Диаграмма

Вставка диаграммы

Для вставки диаграммы в документ установите курсор там, куда требуется вставить диаграмму.

1. На вкладке Вставка нажмите на кнопку Вставить диаграмму.

2. Выберите диаграмму из доступных типов.

Доступные типы гистограмм:

• Гистограмма:
  • Гистограмма с группировкой;
  • Гистограмма с накоплением;
  • Нормированная гистограмма с накоплением;
  • Трехмерная гистограмма с группировкой;
  • Трехмерная гистограмма с накоплением;
  • Трехмерная нормированная гистограмма с накоплением;
  • Трехмерная гистограмма.
• График:
  • График;
  • График с накоплением;
  • Нормированный график с накоплением;
  • График с маркерами;
  • График с накоплениями с маркерами;
  • Нормированный график с маркерами и накоплением;
  • Трехмерный график.
• Круговая:
  • Круговая;
  • Кольцевая диаграмма;
  • Трехмерная круговая диаграмма.
• Линейчатая:
  • Линейчатая с группировкой;
  • Линейчатая с накоплением;
  • Нормированная линейчатая с накоплением;
  • Трехмерная линейчатая с группировкой;
  • Трехмерная линейчатая с накоплением;
  • Трехмерная нормированная линейчатая с накоплением.
• С областями:
  • С областями;
  • Диаграмма с областями с накоплением;
  • Нормированная с областями и накоплением;
• Биржевая;
• Точечная:
  • Точечная диаграмма;
  • Точечная с гладкими кривыми и маркерами;
  • Точечная с гладкими кривыми;
  • Точечная с прямыми отрезками и маркерами;
  • Точечная с прямыми отрезками.
• Лепестковая:
  • Лепестковая;
  • Лепестковая с маркерами;
  • Заполненная лепестковая.
• Комбинированные:
  • Гистограмма с группировкой и график;
  • Гистограмма с группировкой и график на вспомогательной оси;
  • С областями с накоплением и гистограмма с группировкой;
  • Пользовательская комбинация.

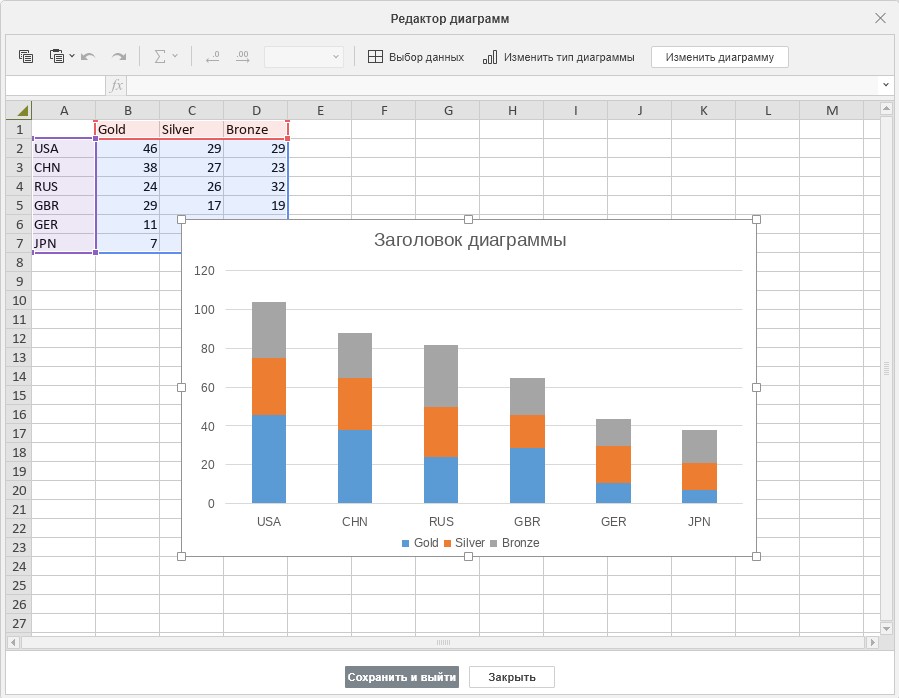

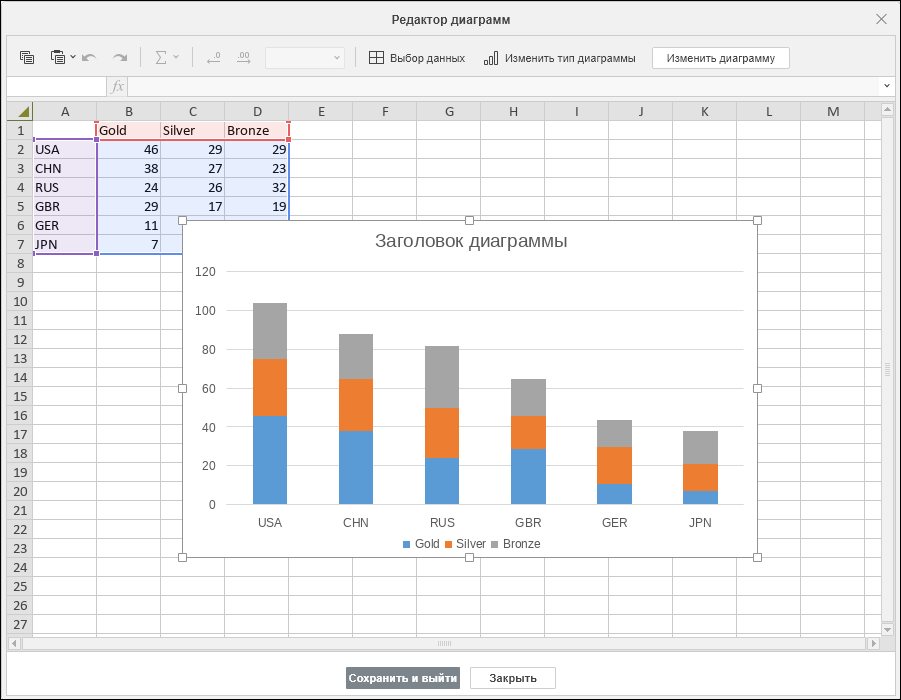

3. После этого откроется модальное окно Редактор диаграмм.

4. Введите в ячейки необходимые данные при помощи следующих элементов управления:

• и для копирования и вставки скопированных данных;
• и для отмены и повтора действий;
• для вставки функции;
• и для уменьшения и увеличения числа десятичных знаков;

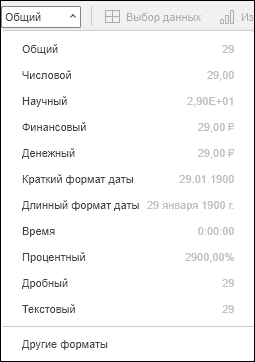

• Выпадающий список форматов отображения введённых чисел в ячейках;

• Выбор данных диаграммы. См. «Изменение данных диаграммы»;

• Изменить тип диаграммы. Нажмите на кнопку для выбора другого типа. Также тип диаграммы можно изменить на правой боковой панели. См. «Изменение параметров диаграммы»;
• Изменить диаграмму. Нажмите для настройки дополнительных параметров диаграммы. См. «Настройка параметров диаграммы в Редакторе диаграмм».

5. Для вставки диаграммы с текущими параметрами в окне Редактор диаграмм нажмите Сохранить и выйти. Диаграмма будет добавлена на страницу.

Изменение параметров диаграммы

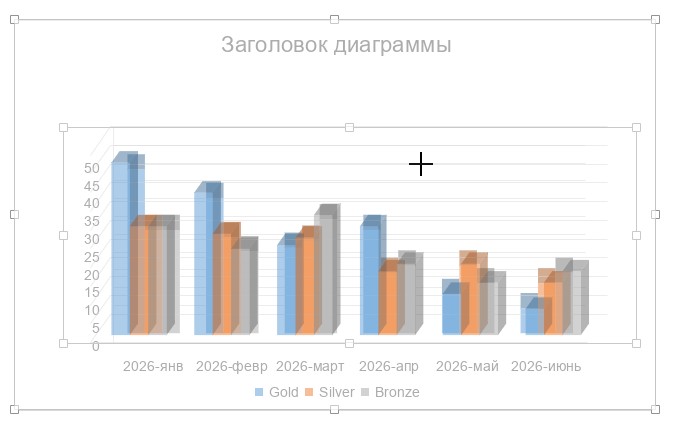

• Чтобы изменить диаграмму, выделите её мышью.

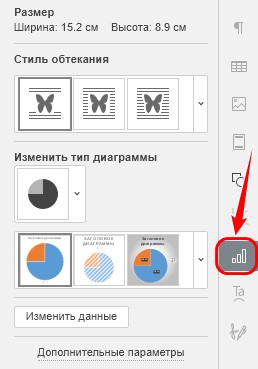

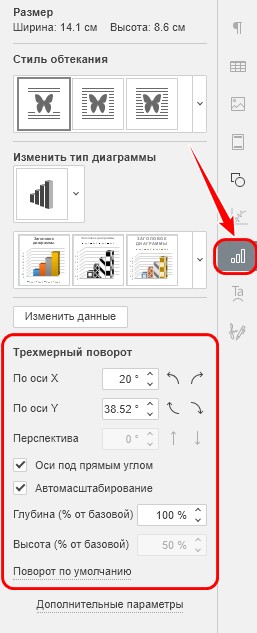

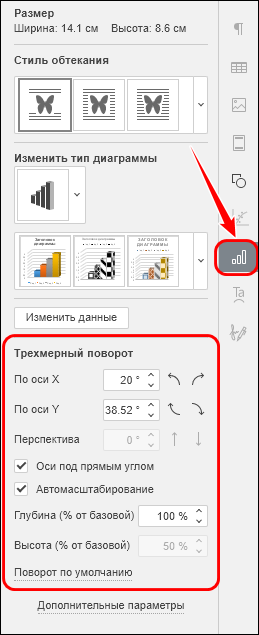

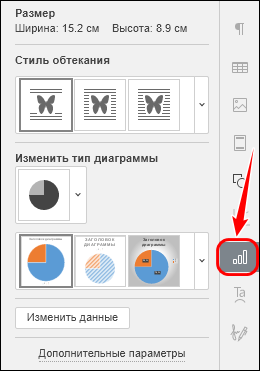

• На правой боковой панели активируется кнопка Параметры диаграммы.

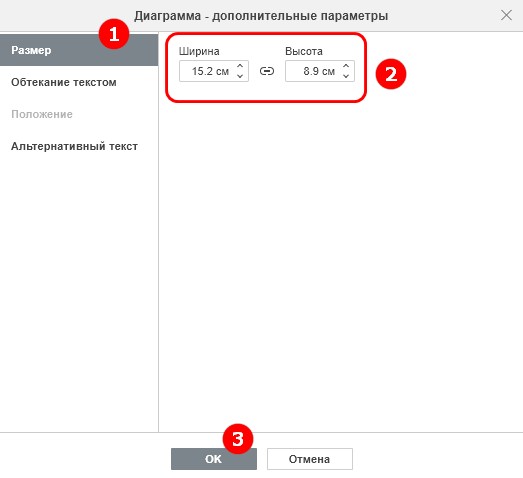

• В разделе Размер отображаются текущие значения Ширины и Высоты. Изменить данные значения можно при редактировании дополнительных параметров диаграммы.
• Вы можете изменить стиль обтекания диаграммы. См. «Изменение стиля обтекания диаграммы».
• Для изменения типа диаграммы нажмите кнопку Изменить тип. В окне Тип диаграммы выберите тип и стиль диаграммы и нажмите кнопку ОК.
• Нажмите Изменить данные для изменения данных диаграммы. См. «Изменение данных диаграммы».

Размер, тип и стиль выбранной диаграммы будут изменены.

Изменение данных диаграммы

1. Для редактирования данных диаграммы выделите её мышью и перейдите в режим редактирования диаграммы одним из следующих способов:

• Выполните двойной клик по диаграмме.

Или

• На правой боковой панели, вызываемой по кнопке Параметры диаграммы, нажмите Изменить данные.

Или

• Кликните по диаграмме правой кнопкой и выберите пункт Изменить данные в контекстном меню.

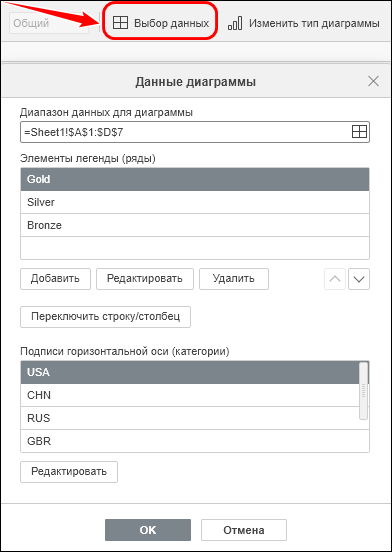

2. Откроется окно Редактор диаграмм. Нажмите на кнопку  Выбор данных на панели инструментов. См. «Вставка диаграммы».

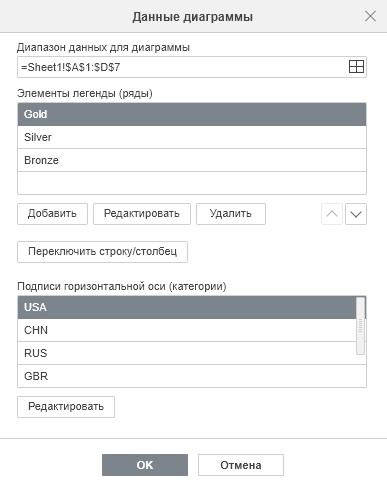

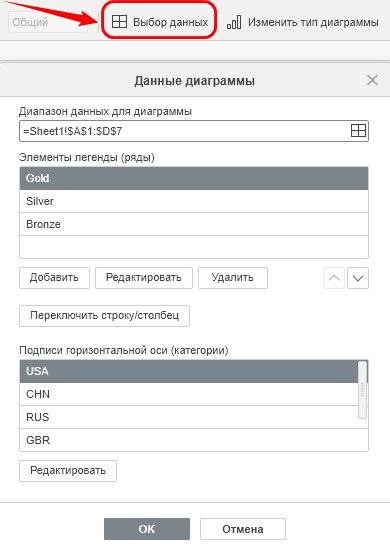

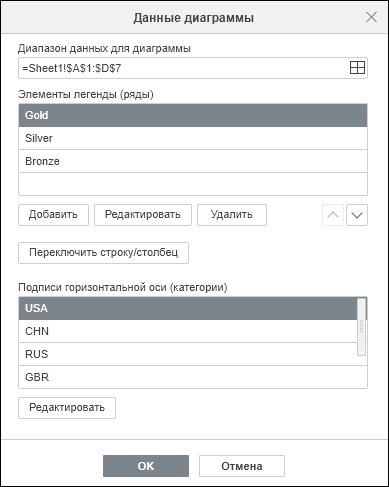

3. В окне Данные диаграммы настройте параметры:

• Диапазон данных для диаграммы — выбор данных для диаграммы.
  • Для выбора данных нажмите кнопку Выбор данных;

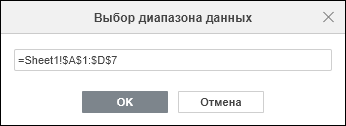

  • Выберите мышью диапазон ячеек или пропишите их вручную в поле окна Выбор диапазона данных:



  • Нажмите ОК.
• Элементы легенды (ряды) — добавление, редактирование или удаление записей легенды.
  • Для добавления элемента нажмите кнопку Добавить.

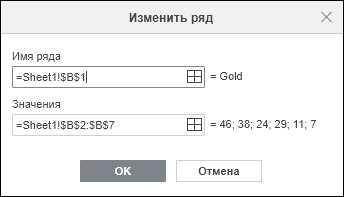

    • В диалоговом окне Изменить ряд в поле Имя ряда пропишите вручную диапазон ячеек для легенды или нажмите кнопку Выбор данных и выберите диапазон ячеек с помощью мыши;
    • В поле Значения пропишите вручную ячейку для значения или нажмите кнопку Выбор данных и выберите ячейку с помощью мыши;
    • Нажмите ОК.



  • Для редактирования элемента выберите его, кликнув по нему левой кнопкой мыши.
    • Нажмите кнопку Редактировать;
    • В диалоговом окне Изменить ряд в полях Имя ряда и Значение измените данные вручную или нажмите кнопку Выбор данных и выберите новые данные;
    • Нажмите ОК.
  • Для удаления элемента выберите его, кликнув по нему левой кнопкой мыши и нажмите кнопку Удалить.
  • Для сортировки элементов используйте кнопки Вверх и  Вниз.
• Подписи горизонтальной оси (категории) — изменение текста подписи категории;
• Для изменения текста подписи оси нажмите кнопку Редактировать;

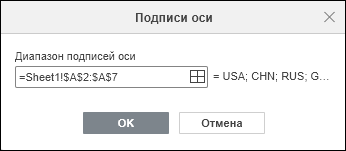

• В окне Подписи оси в поле Диапазон подписей оси введите адрес ячейки/ диапазона ячеек для категории или нажмите на кнопку  Выбор данных, чтобы выбрать диапазон ячеек.



  • Переключить строку/столбец — переставьте местами данные, которые расположены на диаграмме. Переключите строки на столбцы, чтобы данные отображались на другой оси.

4. Нажмите ОК, чтобы применить изменения и закрыть окно.

Изменение стиля обтекания диаграммы

Способ 1:

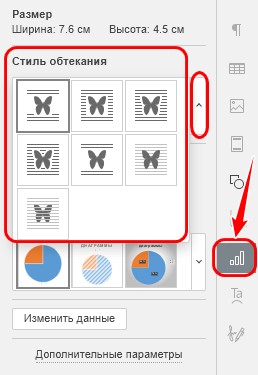

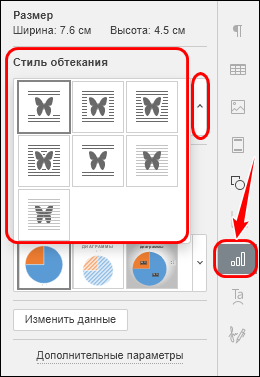

Кликните по диаграмме — на правой боковой панели активируется кнопка , и станет доступна область Параметры диаграммы.

2. В разделе Стиль обтекания разверните выпадающий список и нажмите одну из следующих кнопок:

• — В тексте — диаграмма находится в тексте;
• — Вокруг рамки — текст обтекает прямоугольную рамку, которая окружает диаграмму;
• — По контуру — текст обтекает реальные контуры диаграммы;
• — Сквозное — текст обтекает вокруг контуров диаграммы и заполняет незамкнутое свободное место внутри неё;
• — Сверху и снизу — текст находится только выше и ниже диаграммы;
• — Перед текстом — диаграмма перекрывает текст;
• — За текстом — текст перекрывает диаграмму.

Способ 2:

1. Кликните правой кнопкой мыши по диаграмме.
2. В контекстном меню выберите пункт Стиль обтекания и в раскрывшемся подменю — подходящий стиль.

Способ 3:

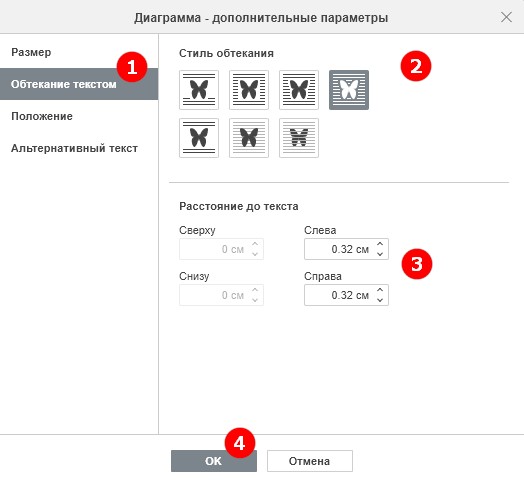

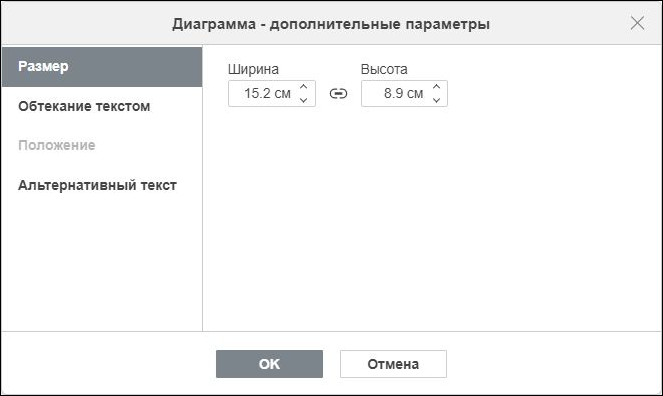

Стиль обтекания можно задать также в модальном окне Диаграмма — дополнительные параметры на вкладке Обтекание текстом.

1. Для доступа к окну перейдите в режим редактирования параметров диаграммы.

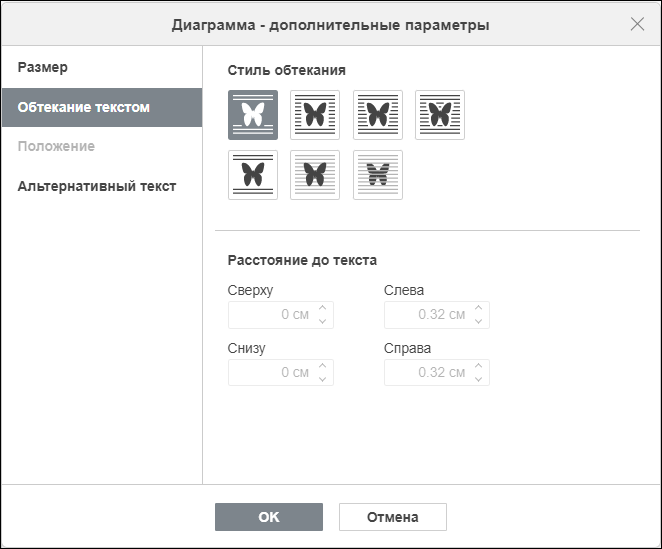

2. Перейдите на вкладку Обтекание текстом.

3. Выберите следующие настройки обтекания:

• Стиль обтекания — эта опция позволяет задать стиль обтекания диаграммы текстом. Описание стилей см. выше;
• Расстояние до текста — эта опция позволяет задать расстояние от диаграммы до текста для следующих стилей обтекания: Вокруг рамки, По контуру, Сквозное, Сверху и снизу. Введите в поле нужное значение или скорректируйте его, используя стрелки справа.

4. Нажмите ОК.

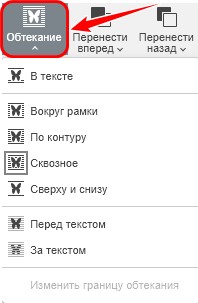

Способ 4:

1. Перейдите на вкладку Макет на панели инструментов.
2. Нажмите на кнопку Обтекание.




3. Выберите подходящий стиль обтекания. См. «Изменение стиля обтекания текстом».

Настройка параметров диаграммы в Редакторе диаграмм

1. Для настройки параметров диаграммы перейдите в режим редактирования диаграммы. Для этого выделите её мышью и воспользуйтесь одним из следующих способов:

• Выполните двойной клик по диаграмме;

Или

• На правой боковой панели, вызываемой по кнопке Параметры диаграммы, нажмите Изменить данные;

Или

• Кликните по диаграмме правой кнопкой и выберите пункт Изменить данные в контекстном меню.

2. Откроется окно Редактор диаграмм. Нажмите на кнопку Изменить диаграмму на панели инструментов или выполните двойной клик по диаграмме.

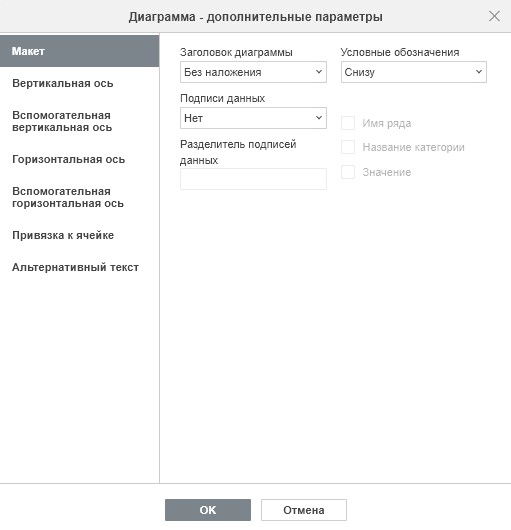

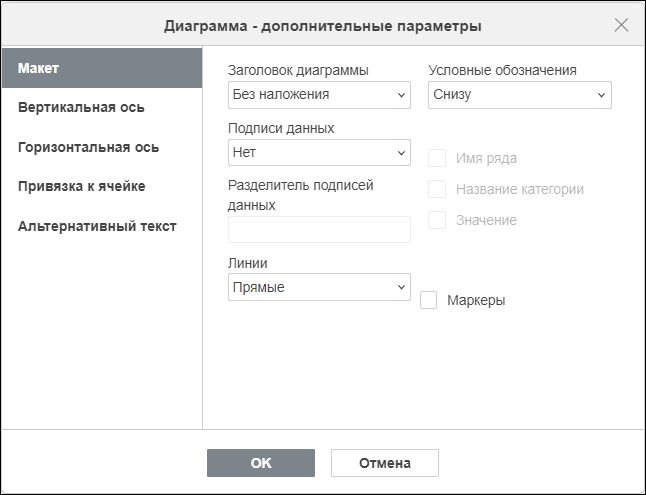

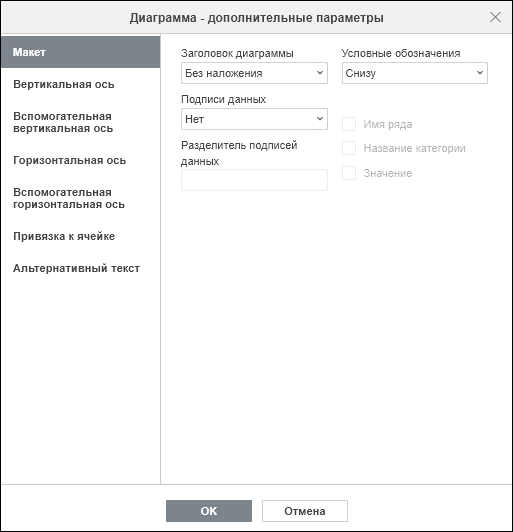

3. В окне Диаграмма — дополнительные параметры на вкладке Макет измените расположение элементов диаграммы:

• Укажите местоположение Заголовка диаграммы относительно диаграммы, выбрав нужную опцию из выпадающего списка:
  • Нет — заголовок диаграммы не будет отображаться;
  • Наложение  — заголовок будет наложен на область построения диаграммы и выровнен по её центру;
  • Без наложения  — заголовок будет показан над областью построения диаграммы.
• Укажите местоположение Условных обозначений относительно диаграммы, выбрав нужную опцию из выпадающего списка:
  • Нет — условные обозначения не будут отображаться;
  • Снизу — условные обозначения будут расположены в строку под областью построения диаграммы;
  • Сверху — условные обозначения будут расположены в строку над областью построения диаграммы;
  • Справа — условные обозначения будут расположены в столбик справа от области построения диаграммы;
  • Слева — условные обозначения будут расположены в столбик справа от области построения диаграммы;
  • Наложение слева — условные обозначения будут наложены на область построения диаграммы и выровнены по центру слева;
  • Наложение справа — условные обозначения будут наложены на область построения диаграммы и выровнены по центру слева.
• Определите параметры Подписей данных (то есть текстовых подписей, показывающих точные значения элементов данных):
  • Укажите местоположение Подписей данных относительно элементов данных, выбрав нужную опцию из выпадающего списка. Доступные варианты зависят от выбранного типа диаграммы:
    • Для Гистограмм и Линейчатых диаграмм доступны следующие варианты: Нет, По центру, Внутри снизу, Внутри сверху, Снаружи сверху;
    • Для Графиков, Точечных и Биржевых диаграмм доступны следующие варианты: Нет, По центру, Слева, Справа, Сверху, Снизу;
    • Для Круговых диаграмм доступны следующие варианты: Нет, По центру, По ширине, Внутри сверху, Снаружи сверху;
    • Для диаграмм С областями, Лепестковых и Комбинированных, а также для Гистограмм, Графиков и Линейчатых диаграмм в формате 3D доступны следующие варианты: Нет, По центру.
  • Выберите данные, которые хотите включить в ваши подписи, поставив соответствующие флаги: Имя ряда, Название категории, Значение;
  • Введите символ (запятая, точка с запятой и т.д.), который будете использовать для разделения нескольких подписей, в поле Разделитель подписей данных.
• Опция Линии — используется для выбора типа линий у Графиков и Точечных диаграмм. Доступны следующие опции:
  • Нет — линии не будут отображаться;
  • Прямые  — будут использоваться прямые линии между элементами данных;
  • Сглаженные  — будут использоваться сглаженные линии между элементами данных.
• Опция Маркеры — используется для отображения маркеров у Графиков и Точечных диаграмм, если флаг поставлен. Если флаг снят, то маркеры отображаться не будут.

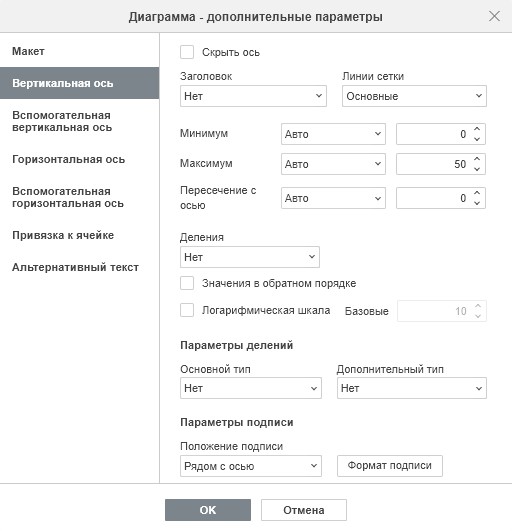

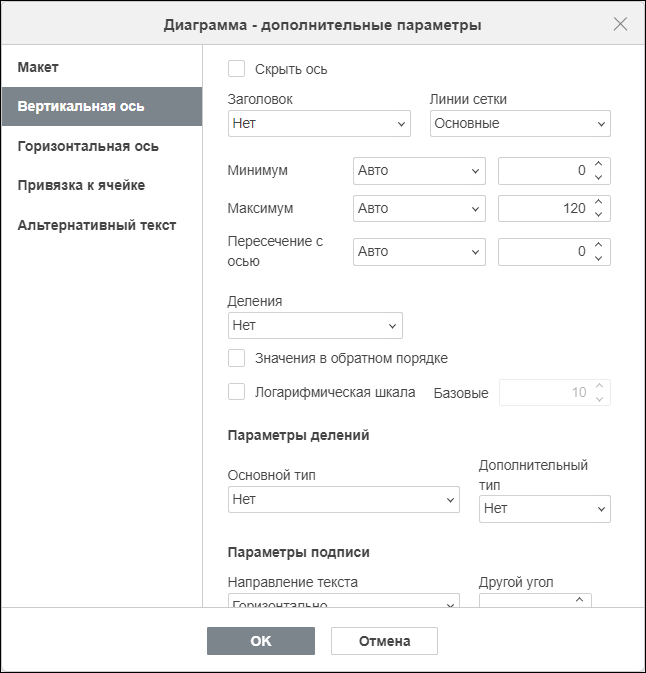

4. На вкладке Вертикальная ось измените параметры вертикальной оси, также называемой осью значений или осью Y, которая отображает числовые значения.

Вкладка Вертикальная ось и Горизонтальная ось отсутствуют для Круговых диаграмм.

1. Для Линейчатой диаграммы Вертикальная ось будет осью категорий, а не значений. Поэтому на вкладке Вертикальная ось (Дополнительные параметры → Вертикальная ось) будут отображаться параметры вкладки Горизонтальная ось.
2. Для Точечных диаграмм обе оси являются осями значений.

• Нажмите Скрыть ось, чтобы скрыть вертикальную ось на диаграмме;
• Укажите ориентацию Заголовка, выбрав нужный вариант из раскрывающегося списка:
  • Нет — не отображать заголовок вертикальной оси;
  • Повернутое — показать название снизу вверх слева от вертикальной оси;
  • По горизонтали — показать название по горизонтали слева от вертикальной оси.
• Линии сетки используется для отображения Вертикальных линий сетки путём выбора необходимого параметра в выпадающем списке: Нет, Основные, Промежуточные или Основные и дополнительные;
• Минимум — используется для указания наименьшего значения, которое отображается в начале вертикальной оси. По умолчанию выбрана опция Авто. В этом случае минимальное значение высчитывается автоматически в зависимости от выбранного диапазона данных. Можно выбрать из выпадающего списка опцию Фиксированный и указать в поле справа другое значение;
• Максимум — используется для указания наибольшего значения, которое отображается в конце вертикальной оси. По умолчанию выбрана опция Авто. В этом случае максимальное значение высчитывается автоматически в зависимости от выбранного диапазона данных. Можно выбрать из выпадающего списка опцию Фиксированный и указать в поле справа другое значение;
• Пересечение с осью — используется для указания точки на вертикальной оси, в которой она должна пересекаться с горизонтальной осью. Из выпадающего списка доступны следующие опции:
  • Авто — точка пересечения осей определяется автоматически в зависимости от выбранного диапазона данных. Опция выбрана по умолчанию;
  • Значение — точку пересечения задаётся по точному значению, которое нужно задать в поле справа;
  • Минимум — точка пересечения задается по минимальному значению данных на вертикальной оси;
  • Максимум — точка пересечения задается по максимальному значению данных на вертикальной оси.
• Деления — используется для определения порядка числовых значений на вертикальной оси. Эта опция может пригодиться, если вы работаете с большими числами и хотите, чтобы отображение цифр на оси было более компактным и удобочитаемым (например, можно сделать так, чтобы 50 000 показывалось как 50, воспользовавшись опцией Тысячи). Выберите желаемые единицы отображения из выпадающего списка: Сотни, Тысячи, 10 000, 100 000, Миллионы, 10 000 000, 100 000 000, Миллиарды, Триллионы или выберите опцию Нет, чтобы вернуться к единицам отображения по умолчанию;
• Значения в обратном порядке — используется для отображения значений в обратном порядке. Когда этот флаг снят, наименьшее значение находится внизу, а наибольшее — наверху. Когда этот флаг отмечен, значения располагаются сверху вниз;
• Логарифмическая шкала — используется для задания значений в виде логарифмической шкалы. По умолчанию задан десятичный логарифм (основание равно 10). В поле Базовые можно изменить основание логарифма с максимальным значением 1000;
• Раздел Параметры делений позволяет настроить отображение делений на вертикальной шкале. Деления также определяют, где могут отображаться линии сетки, если соответствующий параметр установлен на вкладках Вертикальная ось и Вспомогательная вертикальная ось в поле Линии сетки.
  Важно

  Вспомогательные оси поддерживаются только в Комбинированных диаграммах.

  Основной тип — это деления шкалы большего размера, на которых могут быть подписи с числовыми значениями. Дополнительный тип — это деления шкалы, которые помещаются между основными делениями и не имеют подписей. В раскрывающихся списках Основной / Дополнительный тип доступны следующие варианты размещения:
  • Нет — не отображать основные/дополнительные деления;
  • На пересечении — отображать основные/дополнительные деления по обе стороны от оси;
  • Внутри — отображать основные/дополнительные деления внутри оси;
  • Снаружи — отображать основные/дополнительные деления снаружи оси.
  • Раздел Параметры подписи позволяет определить положение подписей основных делений, отображающих значения.
    • Для задания Положения подписи относительно вертикальной оси, выберите нужную опцию из выпадающего списка:
      • Нет — не отображать подпись;
      • Ниже — показывать подпись слева от области диаграммы;
      • Выше — показывать подпись справа от области диаграммы;
      • Рядом с осью — показывать подпись рядом с осью.

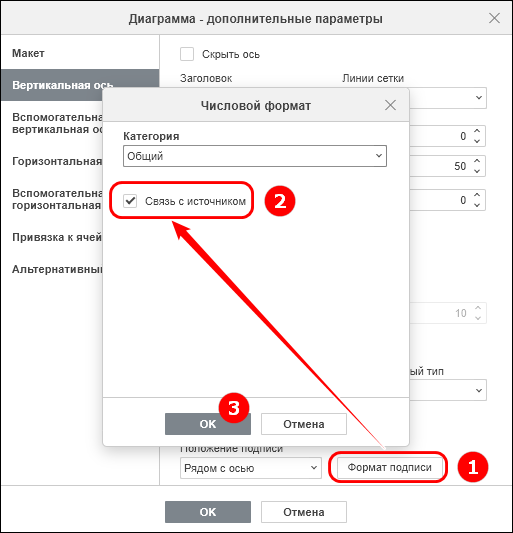

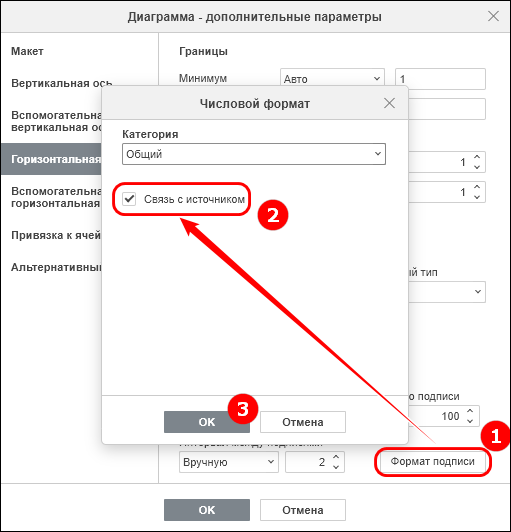

    • Чтобы указать формат подписи, нажмите кнопку Формат подписи и в окне Числовой формат выберите категорию из доступных:
      • Общий;
      • Числовой;
      • Научный;
      • Финансовый;
      • Денежный;
      • Дата;
      • Время;
      • Процентный;
      • Дробный;
      • Текстовый;
      • Особый.

  Параметры формата подписи различаются в зависимости от выбранной категории.

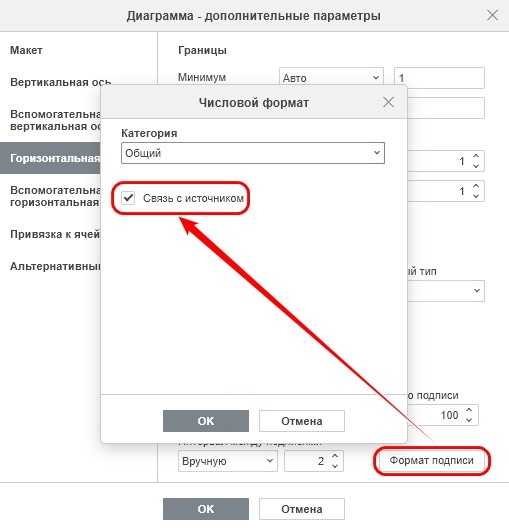

  Установите флаг у опции Связать с источником, чтобы сохранить форматирование чисел из источника данных в диаграмме.

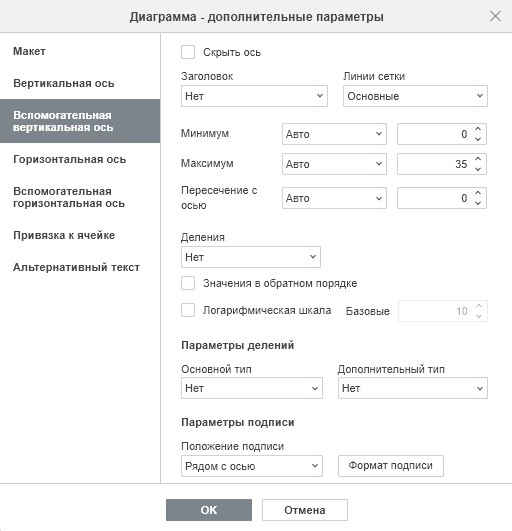

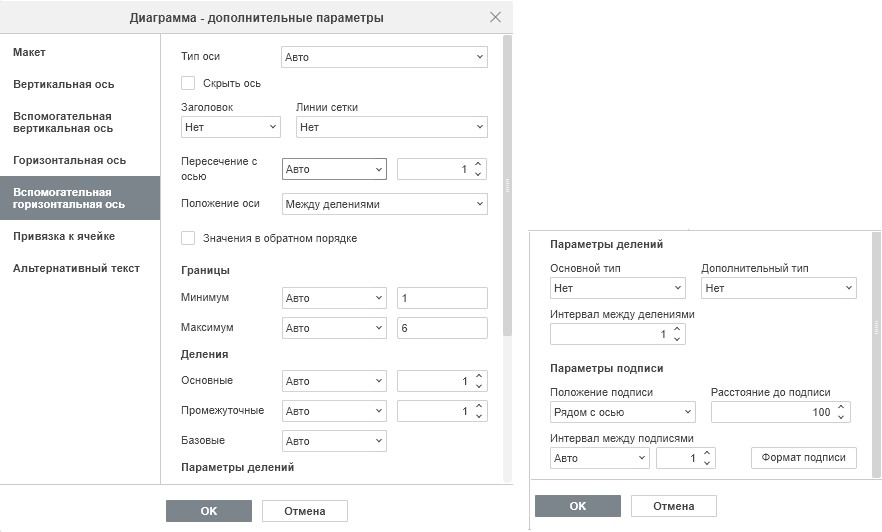

5. На вкладке Вспомогательные оси отобразите дополнительные оси. Вспомогательные оси позволяют строить диаграммы с разными типами данных, а также упрощают чтение и понимание диаграммы.

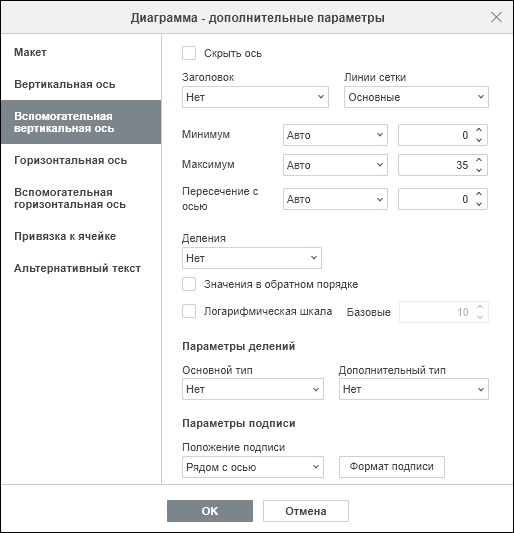

Вкладка Вспомогательная вертикальная ось

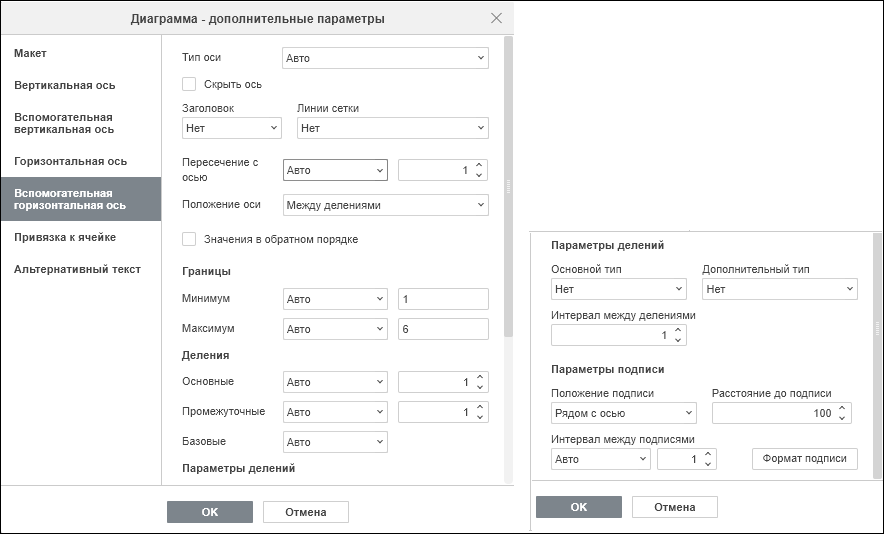

Вкладка Вспомогательная горизонтальная ось

Вкладка Вспомогательная вертикальная/ горизонтальная ось появляется, когда вы выбираете соответствующий ряд данных для комбинированной диаграммы. Все настройки и параметры на вкладке Вспомогательная вертикальная/ горизонтальная ось такие же, как настройки на вкладке Вертикальная/ Горизонтальная ось. Подробное описание параметров Вертикальной оси см. здесь, Горизонтальной оси — здесь.

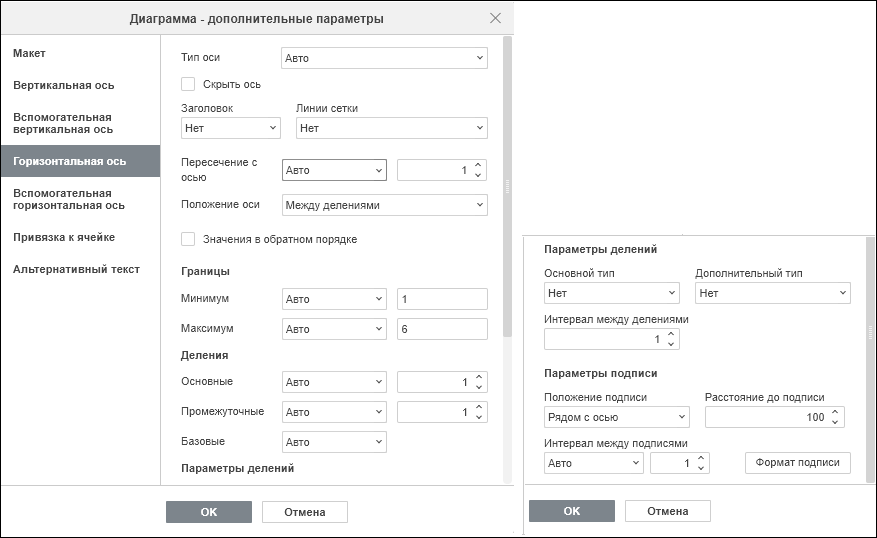

6. На вкладке Горизонтальная ось измените параметры горизонтальной оси, также называемой осью категорий или осью X, которая отображает текстовые метки.



• Выберите Тип оси из выпадающего списка:
  • Авто — тип оси определяется автоматически в зависимости от выбранных данных. Опция выбрана по умолчанию;
  • Ось текста — для определения значений оси в формате текста;
  • Ось дат — для определения значений оси в формате даты.
• Нажмите Скрыть ось, чтобы скрыть горизонтальную ось на диаграмме;
• Укажите ориентацию Заголовка, выбрав нужный вариант из раскрывающегося списка:
  • Нет — не отображать заголовок горизонтальной оси;
  • Без наложения — отображать заголовок под горизонтальной осью.
• Линии сетки используется для отображения Горизонтальных линий сетки путем выбора необходимого параметра в раскрывающемся списке: Нет, Основные, Промежуточные или Основные и Дополнительные;
• Пересечение с осью — используется для указания точки на горизонтальной оси, в которой она должна пересекаться с вертикальной осью. Из выпадающего списка доступны следующие опции:
  • Авто — точка пересечения осей определяется автоматически в зависимости от выбранного диапазона данных. Опция выбрана по умолчанию;
  • В номере категории — точка пересечения в номере категории по горизонтальной оси;
  • В дате — точка пересечения на горизонтальной оси выбирается в конкретной дате. Дату указать в поле справа.
    Важно

    Для правильной работы в поле Тип оси установите опцию Ось дат.

  • Минимум — точка пересечения задается по минимальному значению данных на горизонтальной оси;
  • Максимум — точка пересечения задается по максимальному значению данных на горизонтальной оси.
• Положение оси — используется для указания места размещения оси: на Делениях или Между делениями;
• Значения в обратном порядке — используется для отображения категорий в обратном порядке. Когда этот флаг снят, категории располагаются слева направо. Когда этот флаг установлен, категории располагаются справа налево;
• Раздел Границы — позволяет задать границы диаграммы по горизонтальной оси:
  • Минимум — используется для указания наименьшего значения, которое отображается в начале горизонтальной оси. По умолчанию выбрана опция Авто. В этом случае минимальное значение высчитывается автоматически в зависимости от выбранного диапазона данных. Можно выбрать из выпадающего списка опцию Фиксированный и указать в поле справа другое значение;
  • Максимум — используется для указания наибольшего значения, которое отображается в конце горизонтальной оси. По умолчанию выбрана опция Авто. В этом случае максимальное значение высчитывается автоматически в зависимости от выбранного диапазона данных. Можно выбрать из выпадающего списка опцию Фиксированный и указать в поле справа другое значение;
• Раздел Деления — используется для задания Основных, Промежуточных и Базовых делений горизонтальной оси, если в поле Тип оси выбрана опция Ось дат. У всех типов делений доступны следующие варианты:
  • Авто — деления оси определяется автоматически в зависимости от выбранного диапазона данных. Опция выбрана по умолчанию;
  • Дни — каждое деление оси соответствует одному дню;
  • Месяцы — каждое деление оси соответствует одному месяцу;
  • Годы — каждое деление оси соответствует одному году.
  • Основной тип — это деления шкалы большего размера, у которых могут быть подписи, отображающие значения категорий. Дополнительный тип  — это деления меньшего размера шкалы, которые располагаются между делениями основного типа и у которых нет подписей. В раскрывающихся списках Основной/ Дополнительный тип доступны следующие варианты размещения:
    • Нет — не отображать основные/дополнительные деления;
    • На пересечении — отображать основные/дополнительные деления по обе стороны от оси;
    • Внутри — отображать основные/дополнительные деления внутри оси;
    • Снаружи — отображать основные/дополнительные деления снаружи оси.
  • Интервал между делениями — используется для указания того, сколько категорий нужно показывать между двумя соседними делениями.Раздел Параметры делений позволяет определять местоположение делений на горизонтальной шкале. Кроме того, деления шкалы указывают, где могут отображаться линии сетки, если соответствующий параметр установлен на вкладках Горизонтальная ось и Вспомогательная горизонтальная ось в поле Линии сетки.
    Важно

    Вспомогательные оси поддерживаются только в Комбинированных диаграммах.

• Раздел Параметры подписи позволяет настроить внешний вид меток, отображающих категории:
  • Для задания Положения подписи относительно горизонтальной оси, выберите нужную опцию из выпадающего списка:
    • Нет — не отображать подпись;
    • Ниже — показывать подпись внизу области диаграммы;
    • Выше — показывать подпись наверху области диаграммы;
    • Рядом с осью — показывать подпись рядом с осью.
  • Расстояние до подписи — используется для указания того, насколько близко к оси должна располагаться подпись. Можно указать нужное значение в поле ввода. Чем это значение больше, тем дальше расположена подпись от оси;
  • Интервал между подписями — используется для указания того, как часто нужно показывать подписи;
    • Авто — подписи отображаются для каждой категории. Опция выбрана по умолчанию;
    • Вручную — подписи будут отображаться в зависимости от значения, указанного в поле справа. Например, введите 2, чтобы отображать подписи у каждой второй категории, и т. д.
      Важно

      Опция Вручную не будет работать для типа оси Ось дат. Для этого типа интервал между подписями задавайте с помощью полей Основные, Промежуточные и Базовые в разделе Деления.

  • Чтобы указать формат подписи, нажмите кнопку Формат подписи и в окне Числовой формат выберите категорию из доступных:
    • Общий;
    • Числовой;
    • Научный;
    • Финансовый;
    • Денежный;
    • Дата;
    • Время;
    • Процентный;
    • Дробный;
    • Текстовый;
    • Особый.

Параметры формата подписи различаются в зависимости от выбранной категории.

Установите флаг у опции Связать с источником, чтобы сохранить форматирование чисел из источника данных в диаграмме.

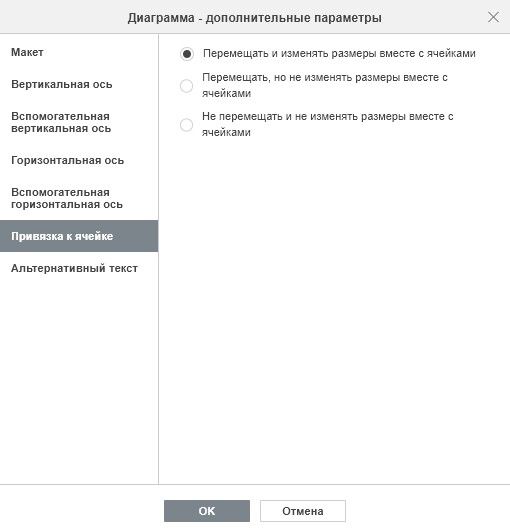

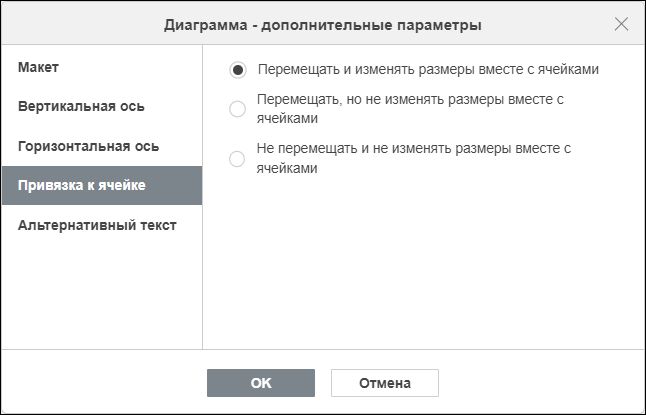

7. На вкладке Привязка к ячейке закрепите диаграмму за ячейкой или открепите от ячейки. Доступны следующие варианты:

• Перемещать и изменять размеры вместе с ячейками — эта опция позволяет привязать диаграмму к ячейке позади неё. Если ячейка перемещается (например, при вставке или удалении нескольких строк/столбцов), диаграмма будет перемещаться вместе с ячейкой. При увеличении или уменьшении ширины или высоты ячейки размер диаграммы также будет изменяться;
• Перемещать, но не изменять размеры вместе с ячейками — эта опция позволяет привязать диаграмму к ячейке позади нее, не допуская изменения размера диаграммы. Если ячейка перемещается, диаграмма будет перемещаться вместе с ячейкой, но при изменении размера ячейки размеры диаграммы останутся неизменными;
• Не перемещать и не изменять размеры вместе с ячейками — эта опция позволяет запретить перемещение или изменение размера диаграммы при изменении положения или размера ячейки.

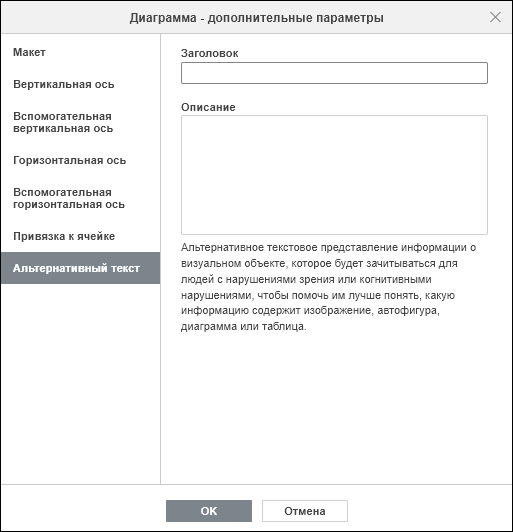

8. На вкладке Альтернативный текст укажите Заголовок и Описание, которые будут зачитываться для людей с нарушениями зрения или когнитивными нарушениями, чтобы помочь им лучше понять, какую информацию содержит диаграмма.

9. После окончания настройки параметров диаграммы в окне Диаграмма — Дополнительные параметры нажмите ОК. Модальное окно Диаграмма — Дополнительные параметры закроется. Для выхода из режима редактирования диаграммы нажмите Сохранить и выйти или Закрыть в модальном окне Редактор диаграмм.

Изменение дополнительных параметров через правое боковое меню и контекстное меню

Для изменения дополнительных параметров диаграммы выделите её мышью и на правой боковой панели нажмите ссылку Дополнительные параметры (Правая боковая панель → Параметры диаграммы → Дополнительные параметры).

Или

Кликните правой кнопкой мыши на диаграмме и в контекстном меню выберите пункт Дополнительные параметры диаграммы.

1. В окне Диаграмма — дополнительные параметры перейдите на вкладку Размер

2. Задайте Ширину и Высоту диаграммы. Если нажата кнопка Сохранять пропорции (в этом случае она выглядит так ), ширина и высота будут изменены пропорционально, сохраняя исходное соотношение сторон диаграммы.

3. Нажмите ОК.

4. На вкладке Обтекание текстом можно задать стиль обтекания диаграммы. См. «Изменение стиля обтекания диаграммы».

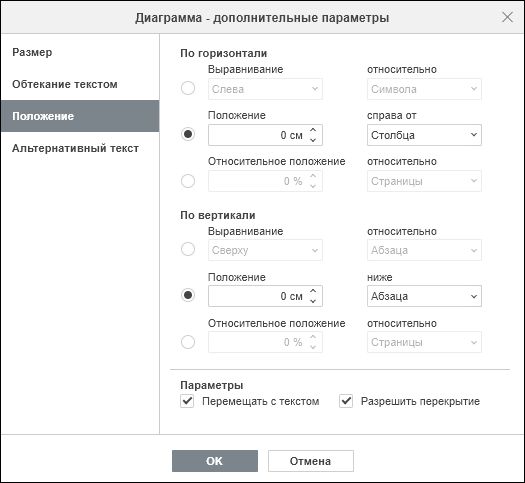

5. На вкладке Положение можно установить расположение изображения по горизонтали и вертикали страницы. Вкладка доступна только в том случае, если выбран стиль обтекания, отличный от стиля «В тексте».

Вкладка содержит следующие параметры, которые различаются в зависимости от выбранного стиля обтекания:

• В разделе По горизонтали можно выбрать один из следующих трёх способов позиционирования диаграммы:
  • Выравнивание (слева, по центру, справа) относительно символа, столбца, левого поля, поля, страницы или правого поля;
  • Положение, определяемое в абсолютных единицах, то есть Сантиметрах/Пунктах/Дюймах (в зависимости от того, какой параметр указан на вкладке Файл→ Дополнительные параметры…), справа от символа, столбца, левого поля, поля, страницы или правого поля;
  • Относительное положение, определяемое в процентах, относительно левого поля, поля, страницы или правого поля.
• В разделе По вертикали можно выбрать один из следующих трёх способов позиционирования диаграммы:
  • Выравнивание (сверху, по центру, снизу) относительно строки, поля, нижнего поля, абзаца, страницы или верхнего поля;
  • Положение, определяемое в абсолютных единицах, то есть Сантиметрах/Пунктах/Дюймах (в зависимости от того, какой параметр указан на вкладке Файл → Дополнительные параметры…), ниже строки, поля, нижнего поля, абзаца, страницы или верхнего поля;
  • Относительное положение, определяемое в процентах, относительно поля, нижнего поля, страницы или верхнего поля.
• В разделе Параметры можно изменить следующие параметры:
  • Перемещать с текстом — установите флаг, если нужно перемещать диаграмму вместе с текстом, к которому она привязана;
  • Разрешить перекрытие — установите флаг, если при перетаскивании двух диаграмм близко друг к другу следует их накладывать друг на друга.

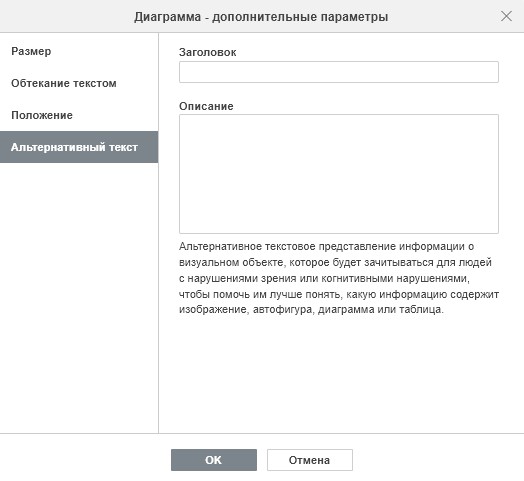

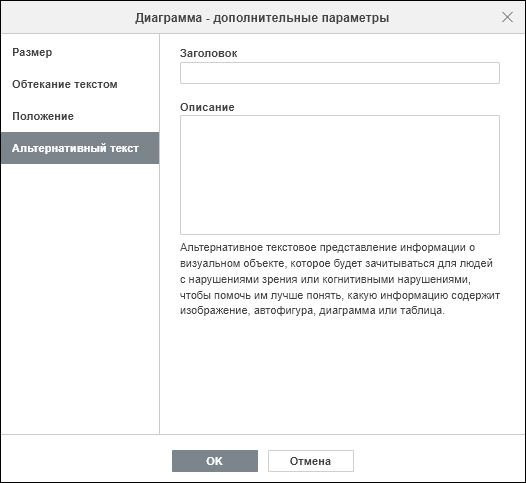

6. На вкладке Альтернативный текст задайте Заголовок и Описание, которые будут зачитываться для людей с нарушениями зрения или когнитивными нарушениями, чтобы помочь им лучше понять, какую информацию содержит диаграмма.

Изменение/удаление элементов диаграммы

Чтобы изменить Заголовок диаграммы, выделите левой кнопкой мыши текст заголовка и введите свой текст.

Чтобы изменить форматирование шрифта внутри текстовых элементов, таких как: заголовок диаграммы, названия осей, элементы условных обозначений, подписи данных и т. д., выделите нужный текстовый элемент, кликнув по нему левой кнопкой мыши. Затем используйте кнопки на вкладке Главная, чтобы изменить тип, размер, начертание, стиль или цвет шрифта.

При клике по диаграмме на правой панели активируется вкладка  Параметры фигуры, так как фигура используется в качестве фона для диаграммы. Для изменения параметров Заливки и Контура фигуры перейдите в область  Параметры фигуры на правой панели.

C помощью области  Параметры фигуры можно применить различные типы заливки к элементам диаграммы: область построения, ряды данных, заголовок диаграммы, легенда и другие.

1. Выберите элемент диаграммы, кликнув по нему левой кнопкой мыши.
2. Выберите нужный тип заливки: Заливка цветом, Градиентная заливка, Изображение или текстура, Узор. Если заливка не нужна, то оставьте тип Без заливки — этот тип выбран по умолчанию.
3. Настройте параметры заливки и при необходимости задайте Непрозрачность.
4. При выделении вертикальной или горизонтальной оси или линий сетки в области Параметры фигуры будут доступны только параметры контура: заливка (Заливка цветом, Градиентная заливка, Без заливки), а также цвет, толщина и тип линии. Для получения дополнительной информации о работе с цветом, заливкой и контуром фигур обратитесь к странице Параметры автофигуры.

Если требуется изменить размер элемента диаграммы, кликните левой кнопкой мыши, чтобы выбрать нужный элемент, и перетащите один из 8 белых  маркеров, расположенных по периметру элемента.

Чтобы изменить позицию элемента, кликните по нему левой кнопкой мыши, убедитесь, что курсор принял вид , удерживайте левую кнопку мыши и перетащите элемент в нужное место.

Чтобы удалить элемент диаграммы, выделите его, кликнув левой кнопкой мыши, и нажмите клавишу Delete.

3D-диаграмму можно поворачивать с помощью мыши или кнопок в области  Параметры диаграммы на правой боковой панели:

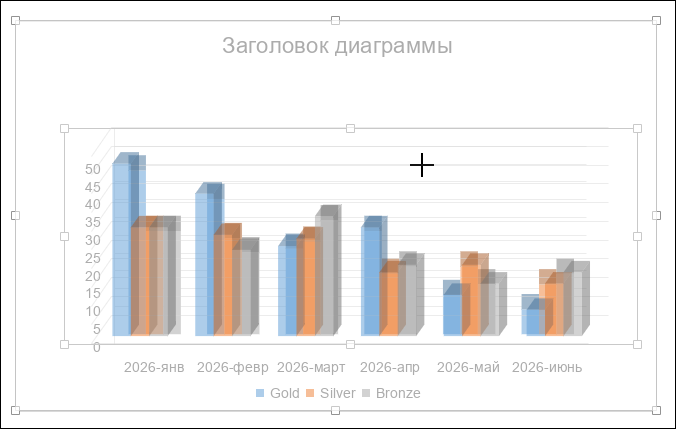

• Для поворота с помощью мыши нажмите левой кнопкой мыши внутри области построения диаграммы и удерживайте кнопку мыши (курсор примет форму чёрного креста). Не отпуская кнопку мыши, перетащите курсор, чтобы изменить ориентацию 3D‑диаграммы.
• Для поворота с помощью кнопок перейдите в область Параметры диаграммы на правой боковой панели и используйте кнопки:
  • — поворот по оси Х на 10 градусов против часовой стрелки;
  • — поворот по оси Х на 10 градусов по часовой стрелке;
  • — поворот по оси Y на 10 градусов против часовой стрелки;
  • — поворот по оси Y на 10 градусов по часовой стрелке.
  • Для поворота на конкретный угол введите значение в соответствующее поле и нажмите клавишу Enter.

Вы также можете использовать дополнительные опции трёхмерного поворота:

• Перспектива — задаёт глубину трёхмерного эффекта — насколько «уходит» фон относительно переднего плана. Регулируется кнопками со стрелками вверх и вниз — Сузить поле зрения и Расширить поле зрения, соответственно. Также можно ввести значение вручную в поле ввода. При установленном флаге Оси под прямым углом опция неактивна;
• Оси под прямым углом — при установленном флаге оси X и Y находятся под прямым углом;
• Автомасштабирование — при установленном флаге баланс между глубиной и высотой трёхмерной диаграммы подбирается автоматически. При снятом флаге можно задать желаемые проценты глубины и высоты в полях Глубина и Высота;
• Глубина (% от базовой) — параметр задаёт глубину трёхмерной диаграммы в процентах от её исходного размера. Глубина влияет на «вытянутость» диаграммы вдоль оси глубины (оси Z);
• Высота (% от базовой) — параметр задаёт высоту трёхмерной диаграммы в процентах от её исходного размера. Высота влияет на «рост» элементов вдоль вертикальной оси (оси Y). Параметр Высота настраивается одновременно с параметром Глубина только при снятом флаге Автомасштабирование;
• Поворот по умолчанию — кликните по ссылке для восстановления автоматических настроек поворота.

Для изменения размера и положения диаграммы смотрите дополнительную информацию.

Чтобы удалить вставленную диаграмму, кликните по ней и нажмите клавишу Delete.

Добавление гиперссылки к диаграмме

Для любой диаграммы можно настроить гиперссылку. Для получения информации по добавлению и использованию гиперссылок см. Добавление гиперссылок.

1. Для добавления гиперссылки нажмите правой кнопкой мыши по диаграмме и в контекстном меню выберите пункт Гиперссылка.



2. Настройте параметры гиперссылки, как описано в разделе Добавление гиперссылок.

Добавление линии тренда

Линия тренда — это визуальное представление общего направления изменения данных в диаграмме. Для каждого набора данных можно добавить несколько линий тренда разного типа. Работа с линией тренда описана в разделе «Линия тренда».
