Инструкцию по созданию нового фрейма см. в статье Создание фрейма вручную ↗.

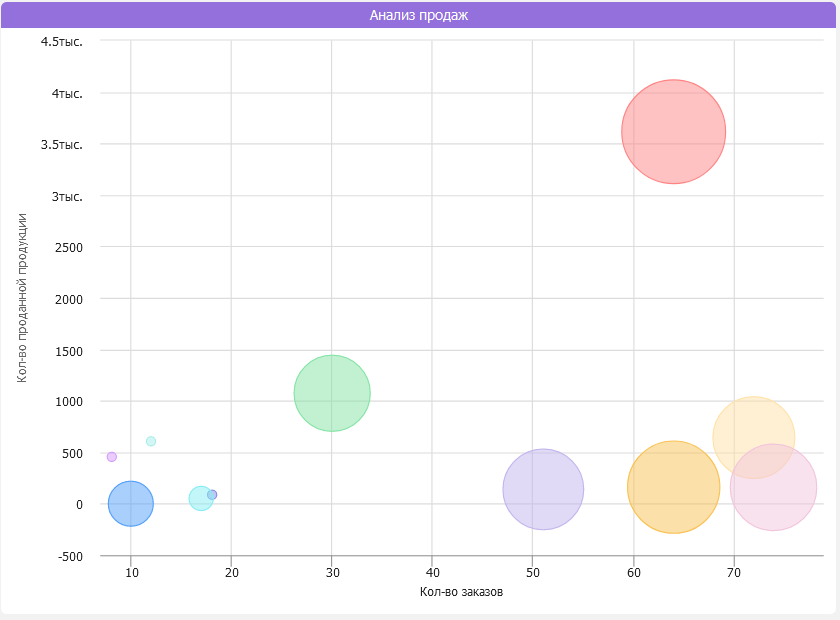

Пузырьковая диаграмма используется для визуализации взаимосвязей между несколькими показателями (например, величиной выручки и количеством заказов):
Для отображения данных на координатной плоскости используются пузырьки. Положение каждого пузырька определяется значениями показателей по осям X и Y, а его размер (объём) позволяет наглядно представить третий числовой показатель. Такой тип диаграммы наиболее эффективен для анализа финансовых и аналитических данных, где значения метрик напрямую зависят друг от друга.
Корректное отображение пузырьковой диаграммы зависит от трёх показателей и одной аналитики.
Для построения пузырьковой диаграммы:
- В окне настроек фрейма ↗ перейдите на вкладку Настройки и в выпадающем списке Диаграмма выберите тип Пузырьковая диаграмма.
- На вкладке Справочники:
- перетащите в начало списка аналитику, по которой данные будут разбиваться на отдельные круги (например, Город);
- раскройте узел Показатели и щелчками мыши выберите три показателя для построения диаграммы.

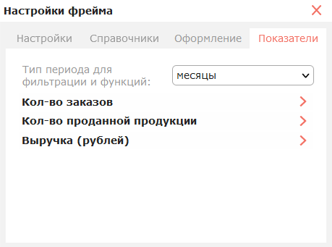

- На вкладке Показатели расположите показатели в следующем порядке:
- первый показатель – определяет положение пузырька по оси X;
- второй показатель – определяет положение пузырька по оси Y;
- третий показатель – определяет размер (диаметр) пузырька.
Если на вкладке отображается более трёх показателей, приложение автоматически берёт только первые три.

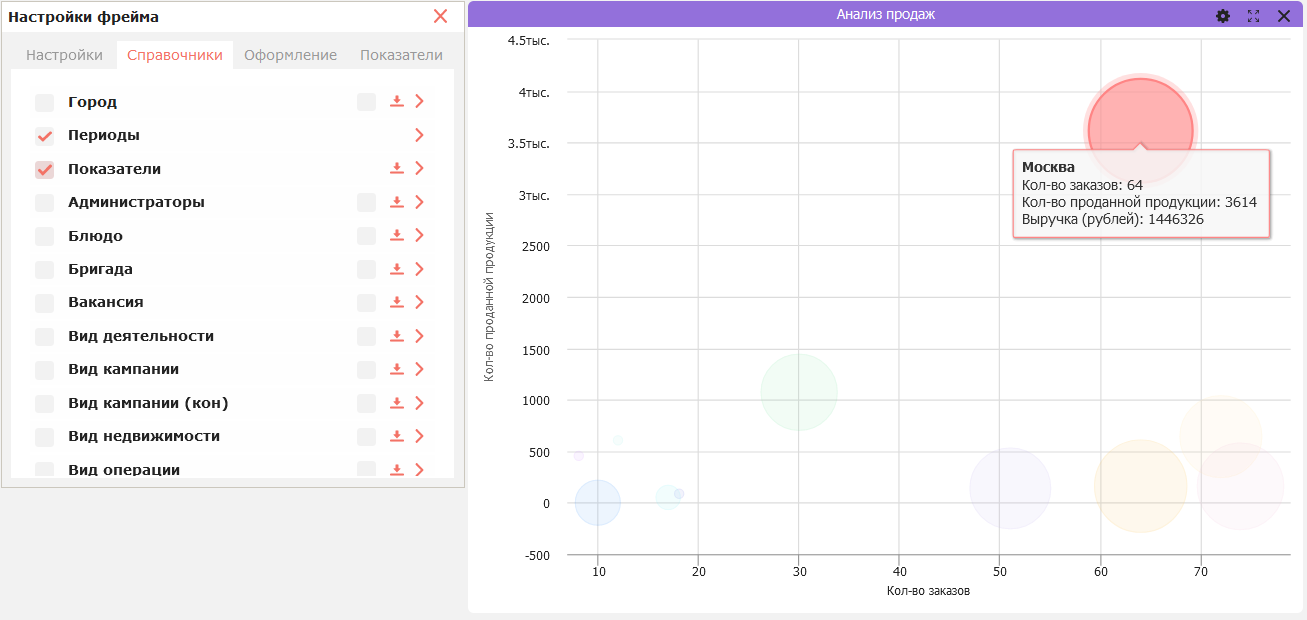

Во фрейме отобразится требуемая пузырьковая диаграмма:
