Также известна, как график «Солнечные лучи», круговая диаграмма, многоуровневая диаграмма-торт, радиальная древовидная карта.
Данный тип диаграмм демонстрирует иерархическую систему посредством ряда колец, разделенных по узлам каждой из категорий. Каждое кольцо соответствует определенному уровню иерархии, а центральный круг представляет собой корневой узел, от которого выстраивается иерархия.
Кольца поделены на части на основе их иерархических отношений с родительской частью. Угол каждой части либо разделен поровну под родительским узлом, либо пропорционален своему значению.
Для выделения иерархических групп или отдельных категорий можно использовать разные цвета.
Пожалуй, ни одна другая диаграмма не представит так компактно настолько большой объем данных.

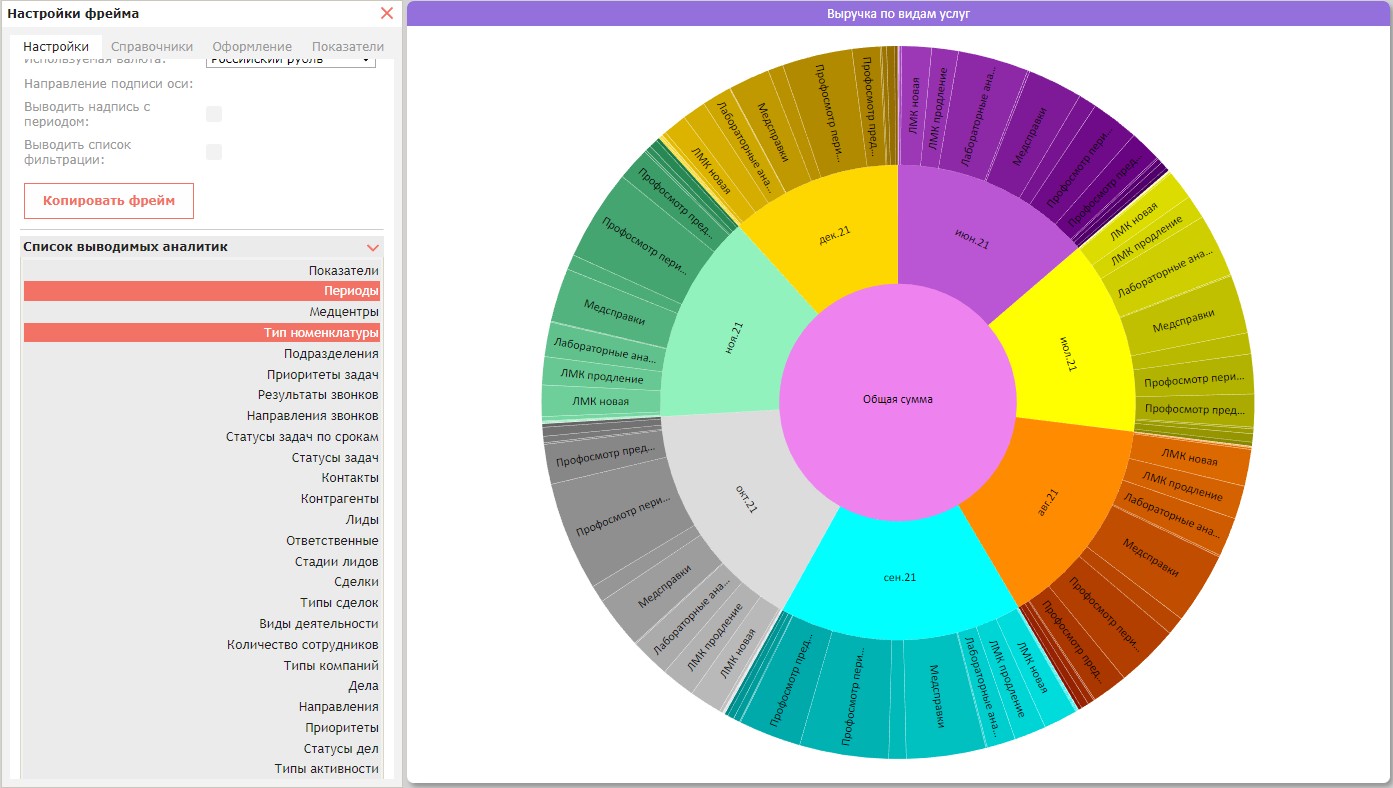

Пример: выберем показатель Выручка с детализацией по периодам (динамика помесячно), по организациям и по складам из списка выводимых аналитик.
Список выводимых аналитик появляется при выборе диаграммы Солнечные лучи, структурной древовидной диаграммы ↗ и диаграммы Соотношение размеров ↗.

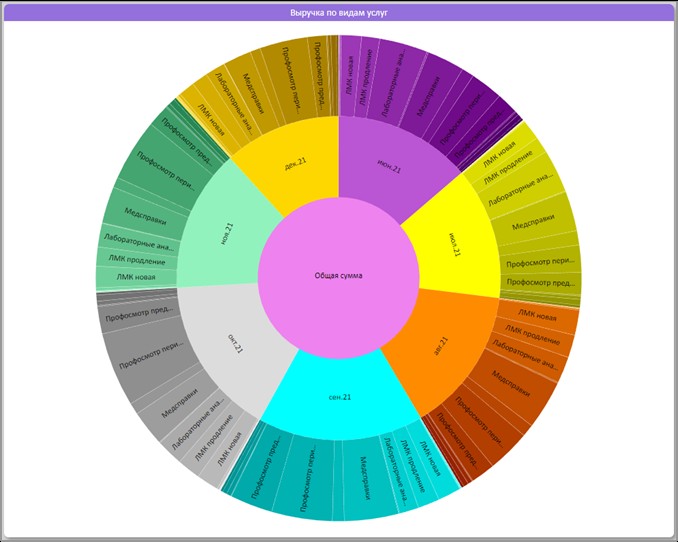

На диаграмме отобразится: в центре – общая сумма по показателю Выручка, в первом кольце от центра – периоды, на следующем уровне – номенклатура.

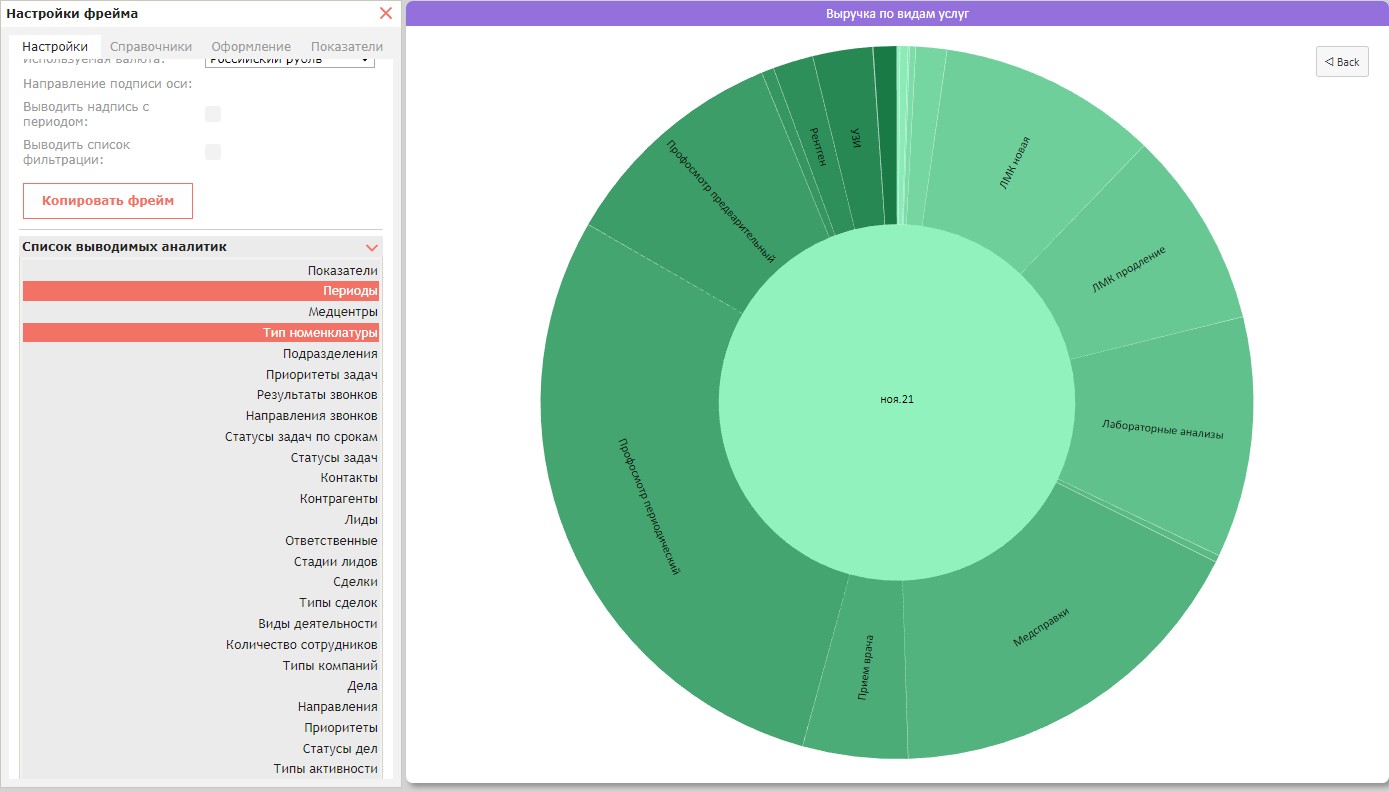

При нажатии на любой сегмент круга выполняется переход на выбранный уровень аналитики с построением по тому же принципу.
Здесь можно просмотреть более узкую детализацию (переход вниз по иерархии поддерживается до последнего уровня выбранных аналитик) или вернуться к начальному виду диаграммы, нажав кнопку Back или нажав на центр диаграммы левой кнопкой мыши.
