Диаграмма структурная древовидная
Данный вид диаграмм более известен как древовидная карта. Древовидная карта – это метод визуализации иерархической структуры, отражающий количественные значения по каждой категории посредством размера области. Каждой категории присваивается область прямоугольника, внутри которого в виде меньших по размеру прямоугольников обозначаются подкатегории (если они назначены).
Бен Шнейдерман изначально разрабатывал древовидные карты как метод визуализации обширных каталогов файлов на компьютере так, чтобы они не занимали слишком много места на экране. Благодаря этому древовидные карты более эффективно используют пространство и позволяют быстро получить общее представление об иерархии структуры.
Древовидные карты также замечательно помогают сравнивать пропорциональное соотношение категорий (показателей в разрезе структуры) по их размеру.

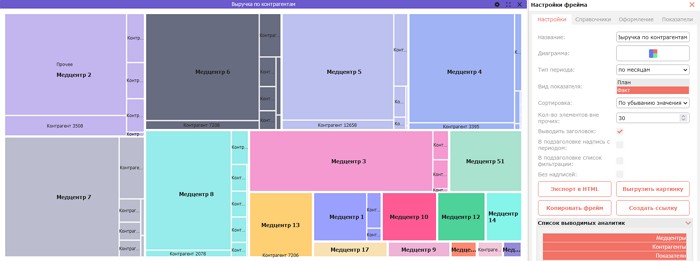

Пример: в настройках фрейма, на вкладке Справочники выберем интересующий показатель, в данном случае – показатель Выручка. На вкладке Настройки выберем аналитику, в разрезе которой хотим увидеть структуру показателя из списка выводимых аналитик.
На диаграмме отобразится распределение выручки по медицинским центрам, сгруппированным внутри цветовых блоков соответствующих контрагентов.
При наведении курсора мыши на любой прямоугольник появится всплывающая подсказка с точным числовым значением.

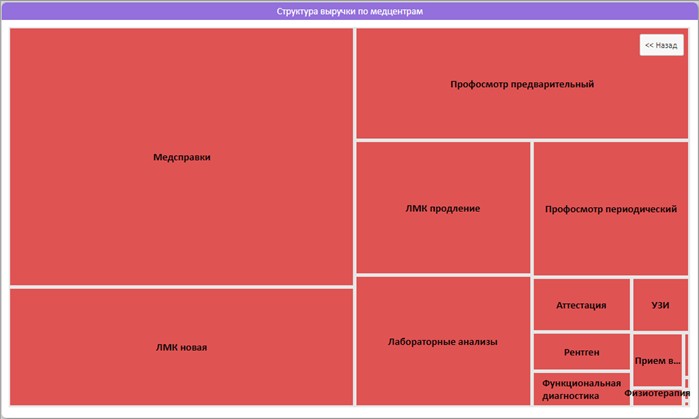

Если нажать левой кнопкой мыши на интересующий прямоугольник, выбранная категория развернется на всю область графика для детального анализа.
Для возврата к исходному общему виду диаграммы следует нажать кнопку Назад, расположенную в правом верхнем углу фрейма.
Диаграмма структурная Соотношение размеров
Данный вид диаграмм также отображает количественные значения по каждой категории посредством размера области, но уже в виде окружностей.

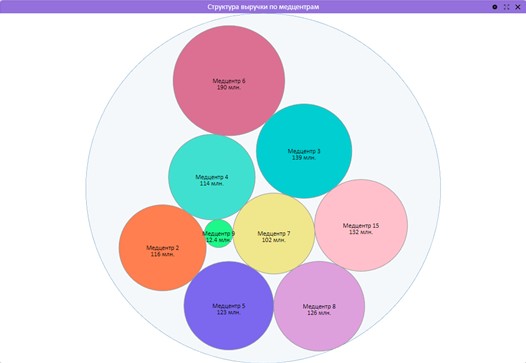

Например, выручка по медцентрам:

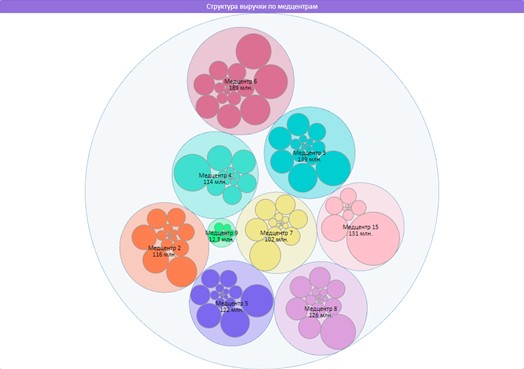

С углублением аналитики до номенклатуры:

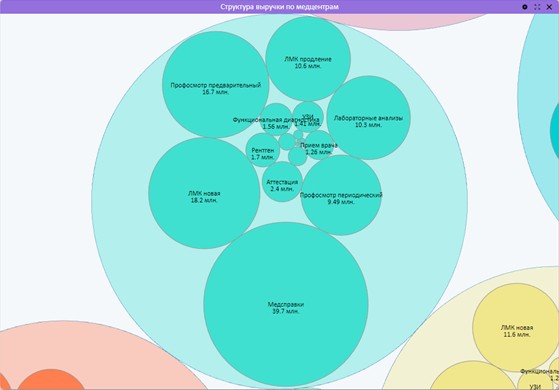

Нажатие левой кнопки мыши на интересующую окружность приближает ее и выводит числовые значения для подробного рассмотрения.
