Круговая диаграмма
Круговая диаграмма относится к категории структурных диаграмм. Она отображает структуру того или иного показателя за конечный период.

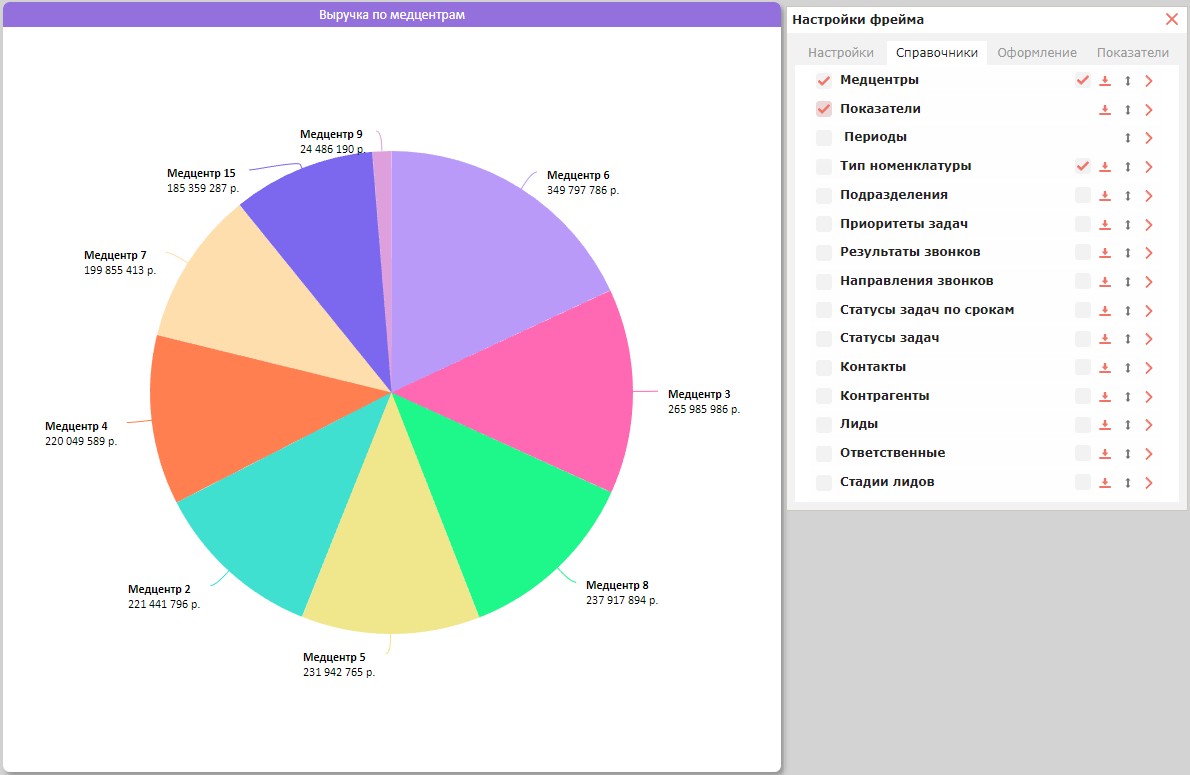

В примере, представленном на рисунке, выбранным показателем является Выручка, а верхним узлом в настройках фрейма, на вкладке Справочники ↗ является узел Медцентры.

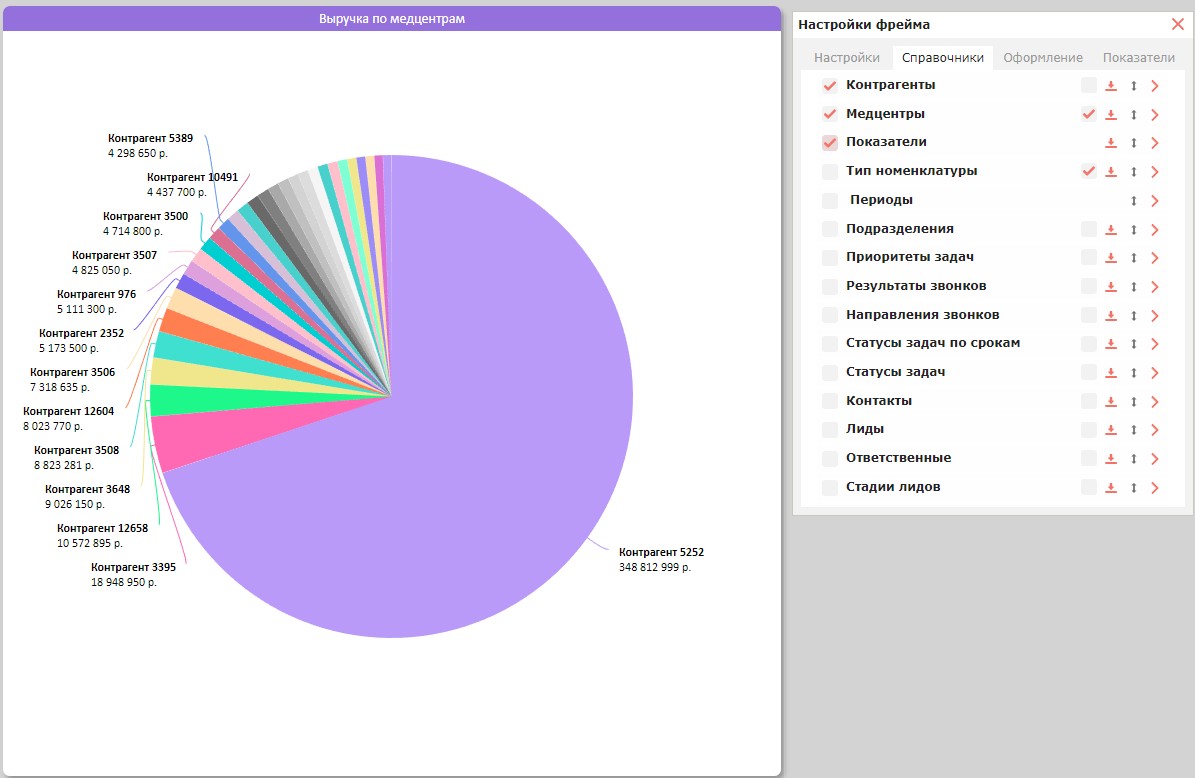

Чтобы построить диаграмму в разрезе другой аналитики (справочника), перетащите узел с нужным справочником на самый верх списка (принцип «карусели»). График мгновенно перестроится по новой детализации — например, по контрагентам.

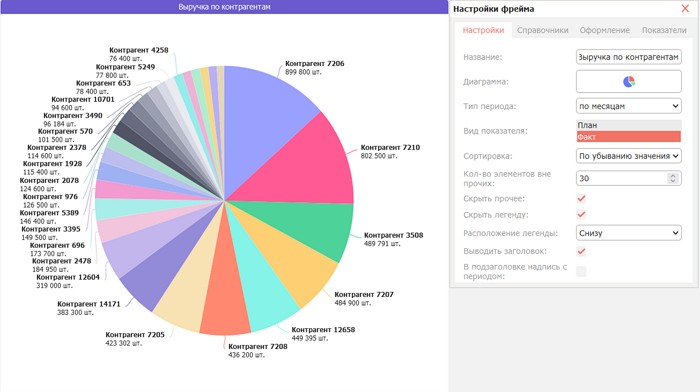

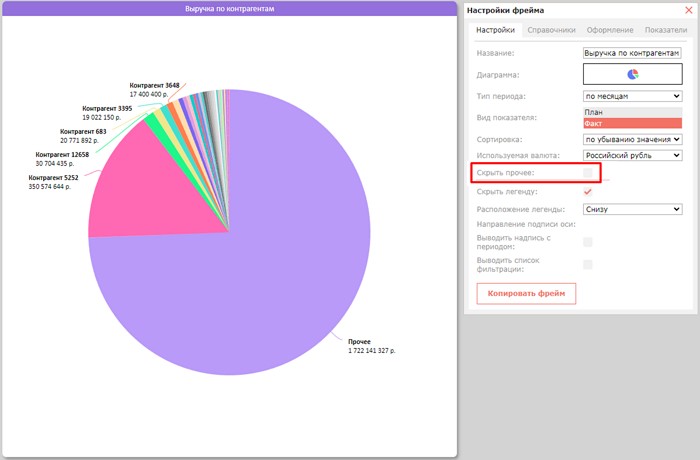

Мелкие сегменты диаграммы могут становиться нечитаемыми. Чтобы скрыть сегмент Прочее, установите флажок Скрыть прочее.

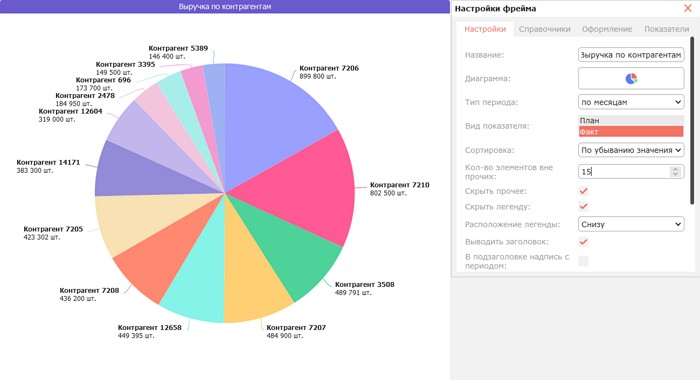

Чтобы уменьшить число выводимых сегментов и сделать диаграмму более наглядной, уменьшите значение параметра Количество элементов вне прочих (по умолчанию оно равно 30).

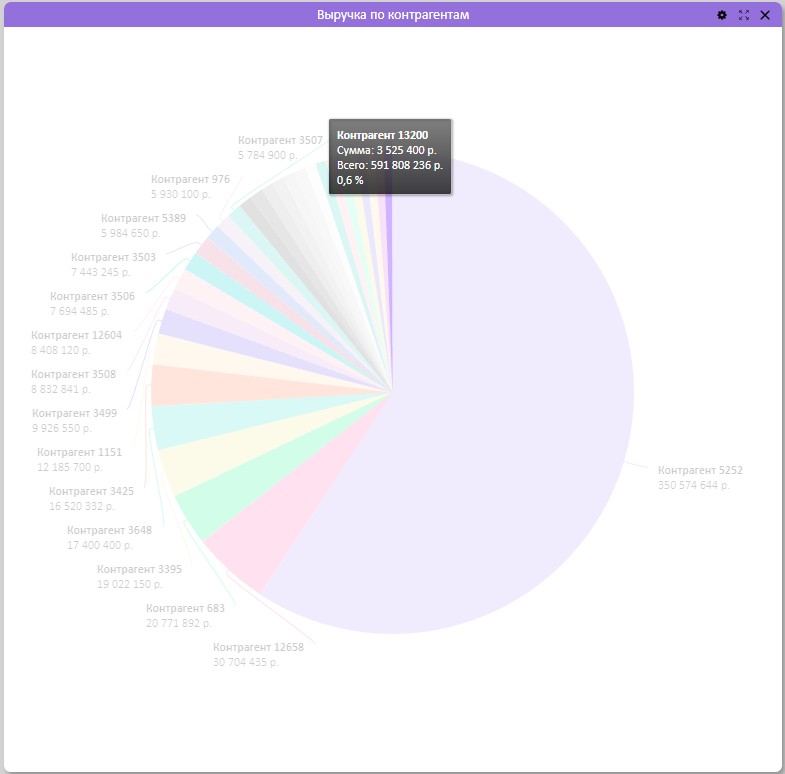

Если подписи сегментов не помещаются в границы фрейма, их можно просмотреть с помощью всплывающей подсказки: достаточно навести курсор мыши на нужный сектор. Приложение отобразит название элемента, его абсолютную сумму и удельный вес в процентах.
В окне настроек фрейма, на вкладке Оформление ↗ можно уменьшить размер шрифта. При уменьшении шрифта на графике отобразится больше подписей. При увеличении шрифта подписи к мелким секторам скрываются, на экране остаются наименования только самых крупных сегментов.

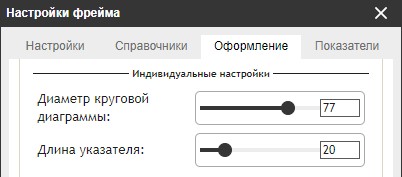

Чтобы подписи и наименование не срезались краями фрейма, в настройках диаграммы можно отрегулировать диаметр круга и длину указателя.

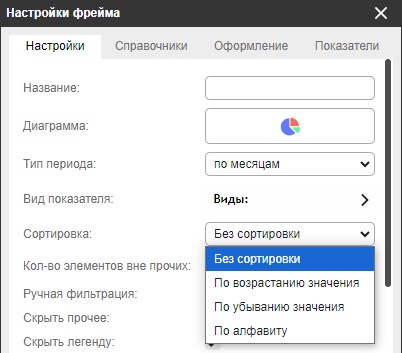

Сегменты круговой диаграммы можно сортировать по возрастанию, убыванию значения или по алфавиту. Сортировка по убыванию позволяет определить, на каком контрагенте (в каких периодах, если выше будет узел Периоды) больше всего зарабатывали и кому продавали продукцию.
Кольцевая диаграмма

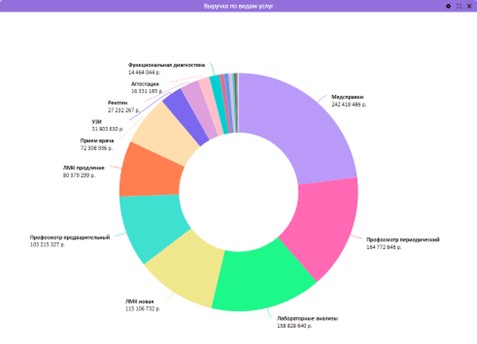

Кольцевая диаграмма представляет собой разновидность круговой диаграммы ↗, но имеет свободную центральную часть. Функциональные возможности и настройки этих двух типов графиков полностью совпадают.
