Работа с кнопками сводной диаграммы

Для отображения кнопок на сводной диаграмме на вкладке Макет (Дополнительные параметры → Макет) установите флаги у опций Показать кнопки….

Настройка кнопок в окне:

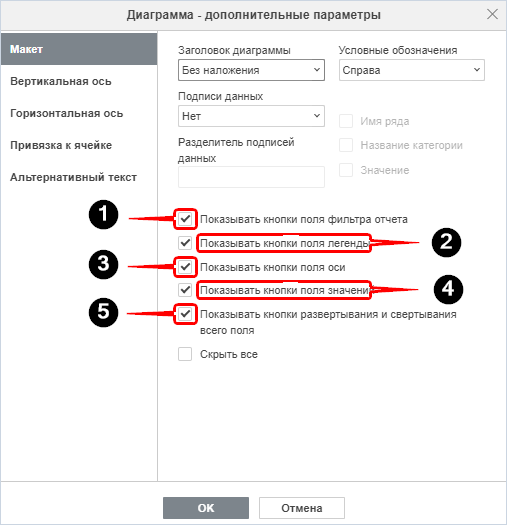

Диаграмма — дополнительные параметры:

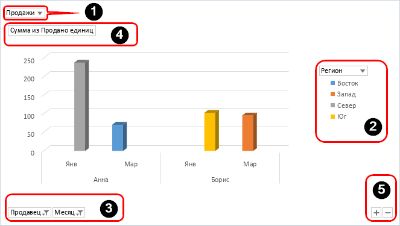

Отображение кнопок на сводной диаграмме:

Кнопки на сводной диаграмме повторяют функционал кнопок (свёртывания/развёртывания и фильтрации) сводной таблицы и помогают настроить отображение данных:

1. Показывать кнопки поля фильтра отчёта — кнопки, с помощью которых можно отфильтровать данные в сводной диаграмме. Кнопки отображают поля сводной таблицы (на данных которой сформирована сводная диаграмма), находящиеся в разделе Фильтры;

2. Показывать кнопки поля легенды — кнопки, с помощью которых можно отфильтровать данные в сводной диаграмме. Кнопки отображают поля сводной таблицы (на данных которой сформирована сводная диаграмма), находящиеся в разделе Столбцы;

3. Показывать кнопки поля оси — кнопки, с помощью которых можно отфильтровать данные в сводной диаграмме. Кнопки отображают поля сводной таблицы (на данных которой сформирована сводная диаграмма), находящиеся в разделе Строки;

4. Показывать кнопки поля значений — кнопки отображают поля сводной таблицы (на данных которой сформирована сводная диаграмма), находящиеся в разделе Значения;

5. Показывать кнопки развёртывания и свёртывания — кнопки, с помощью которых можно просматривать детализированные данные. Для просмотра детализированных данных в сводной диаграмме нажмите кнопку Развернуть.

Функция этой кнопки аналогична команде Развернуть всё поле сводной таблицы (Правая кнопка мыши на сводной таблице → Развернуть/свернуть → Развернуть всё поле).

Для сворачивания детализированных данных в сводной диаграмме нажмите кнопку Свернуть. Функция этой кнопки аналогична команде Свернуть всё поле сводной таблицы (Правая кнопка мыши на сводной таблице → Развернуть/свернуть → Свернуть всё поле).
