Связи превращают хаотичный набор фигур в цельную диаграмму — поэтому начните именно с них. Наведите курсор на любой элемент: по краям появятся синие стрелки направлений (↑↓← ⟶ ) и точки в местах возможных соединений.

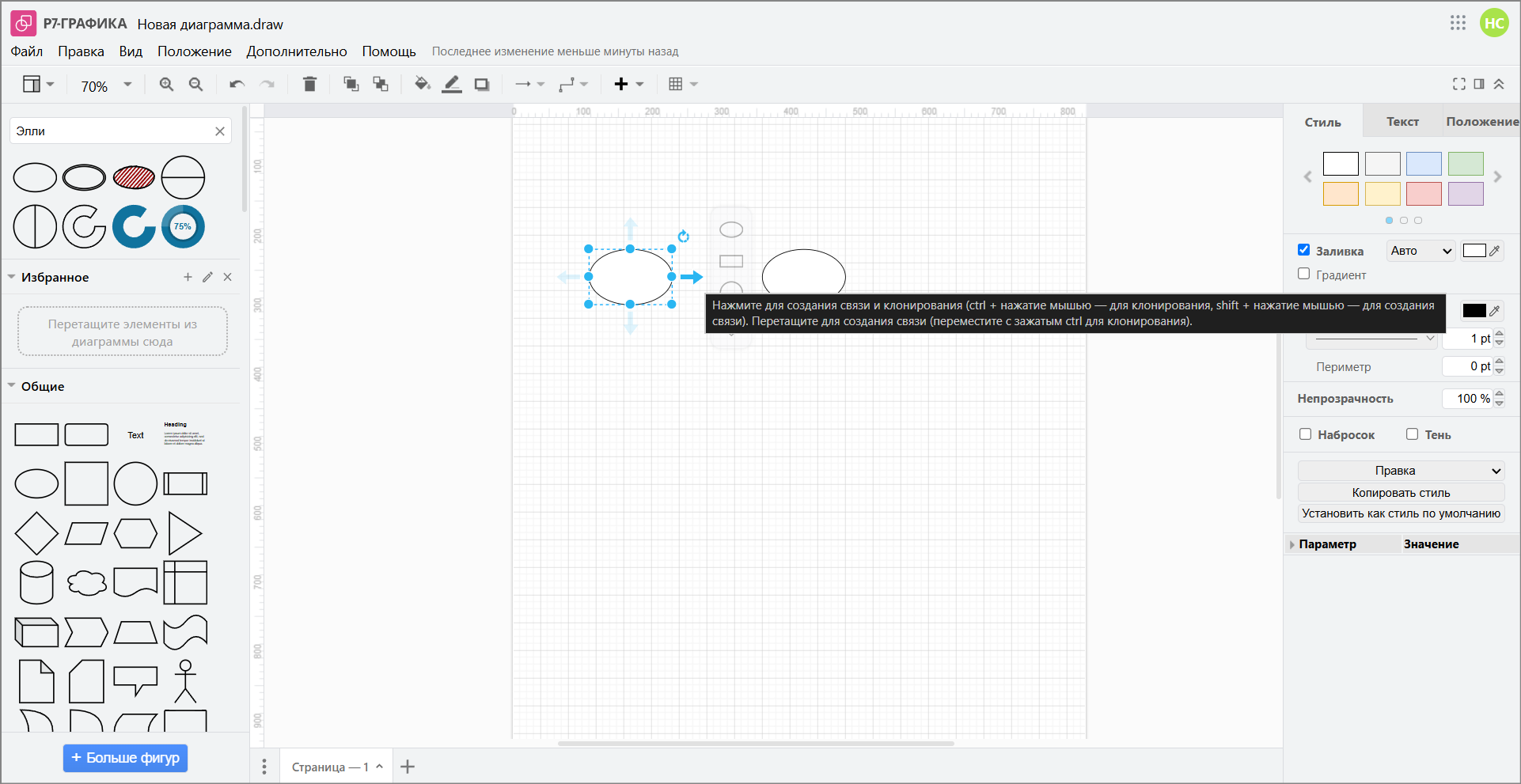

1. Наведите курсор на исходную фигуру и дождитесь появления синих стрелок по краям:

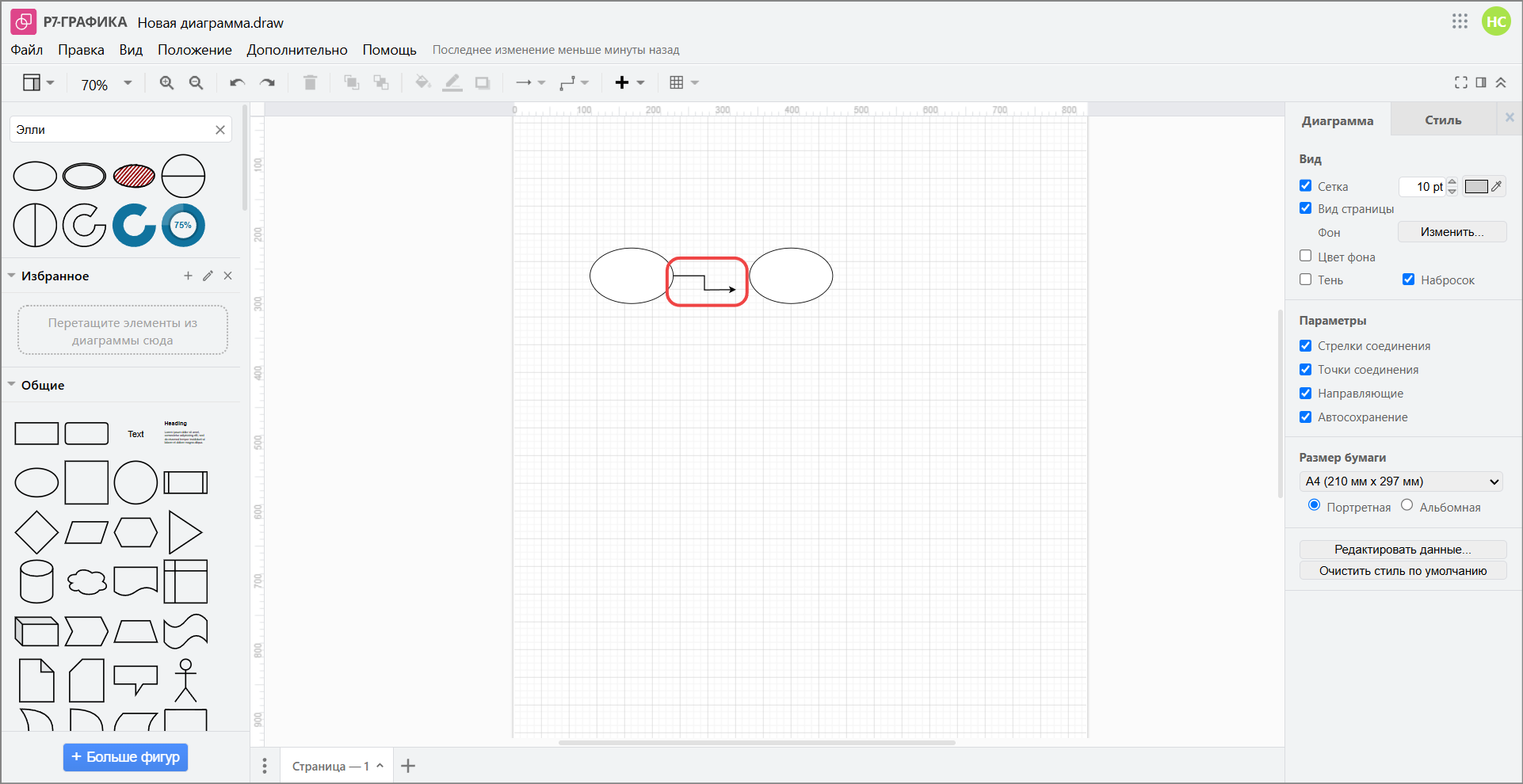

2. Кликните на одну из стрелок и, не отпуская кнопку мыши, протяните линию к целевой фигуре:

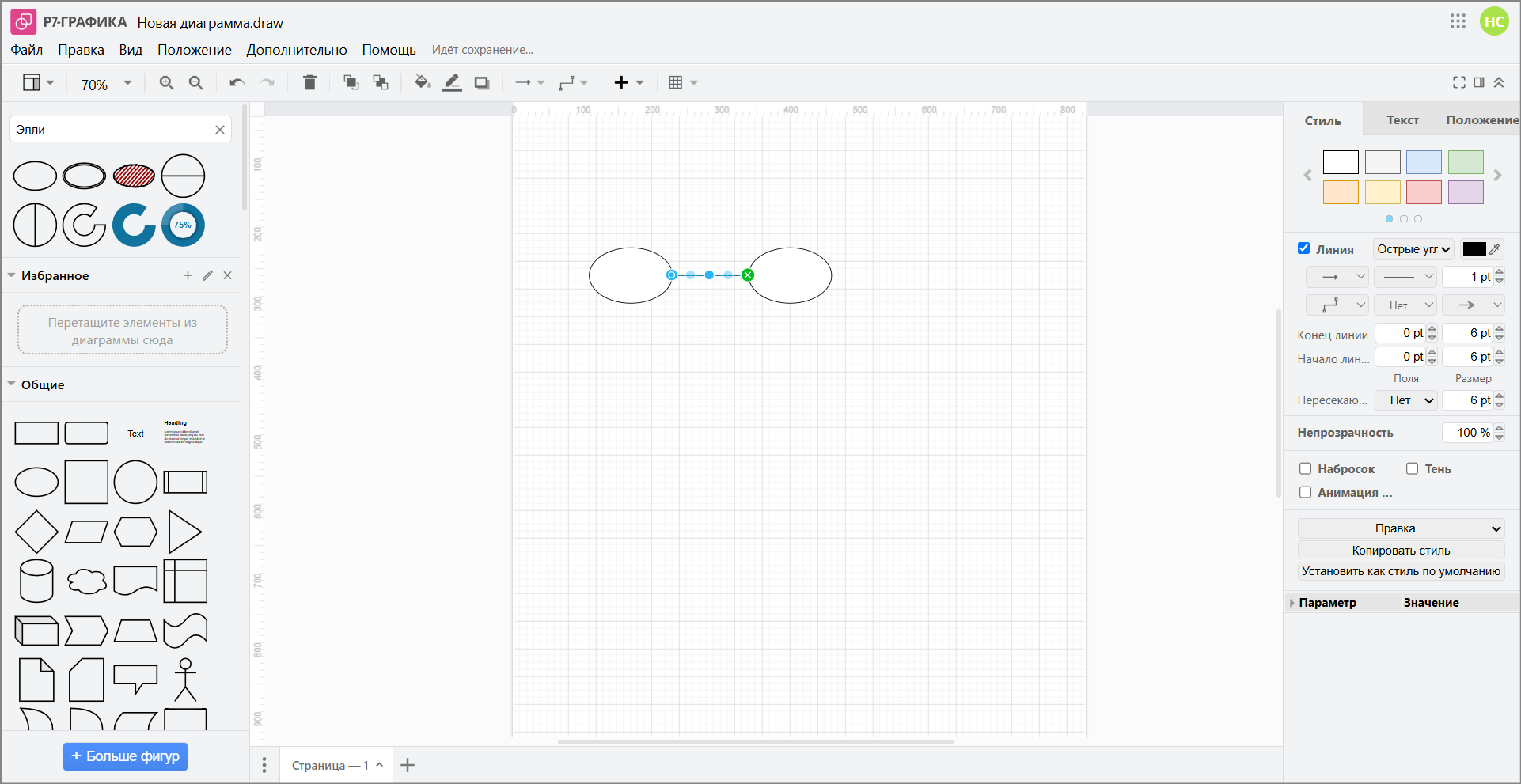

3. Когда точка соединения на целевом элементе подсветится зеленым цветом, отпустите кнопку – соединение создано:

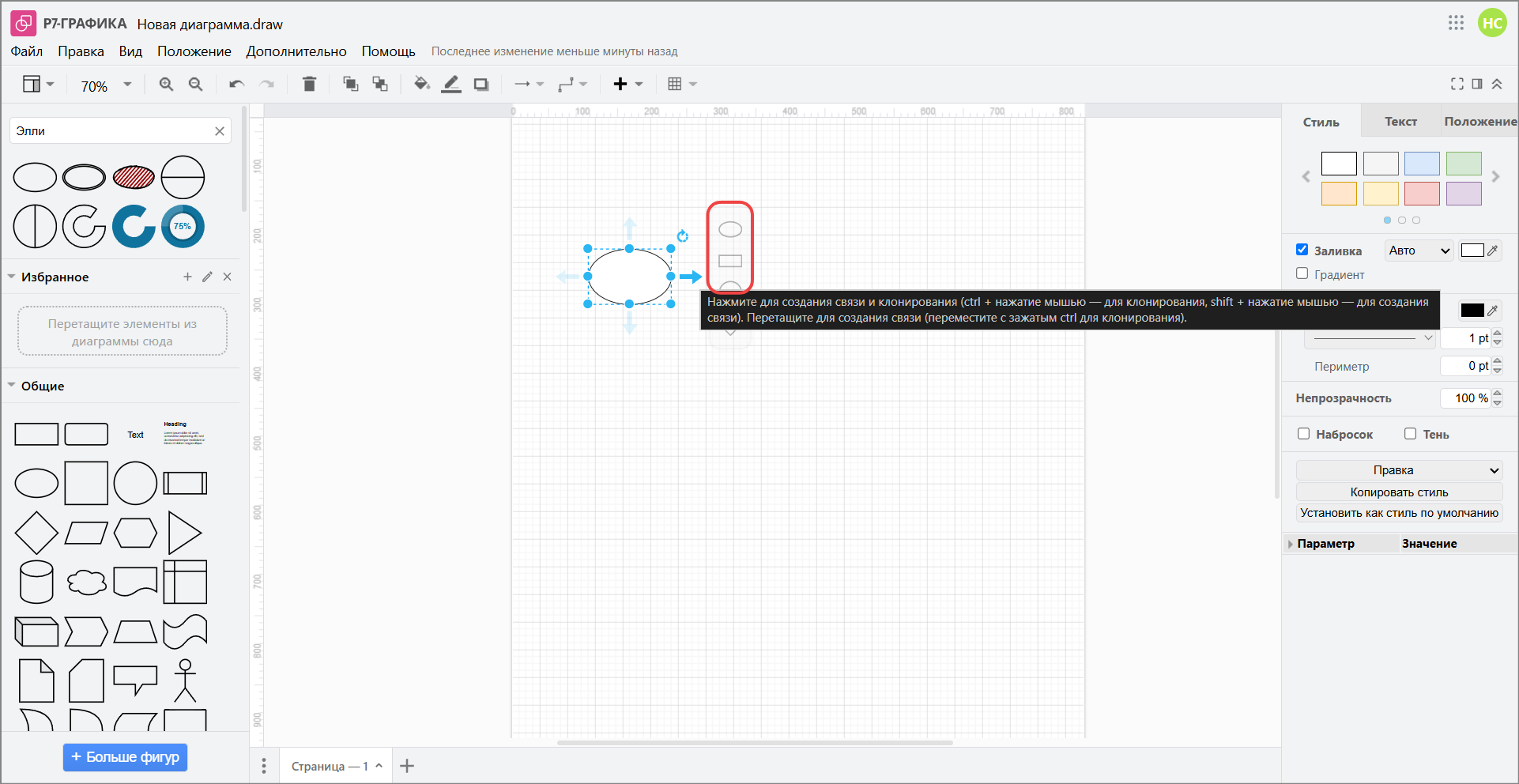

Если протянуть соединитель не к существующей фигуре, а к пустому месту холста, редактор предложит сразу создать новый элемент и автоматически подключит его к исходному. Это удобно при последовательном построении цепочки: блоки добавляются прямо из соединителя, без переключения на боковую панель:

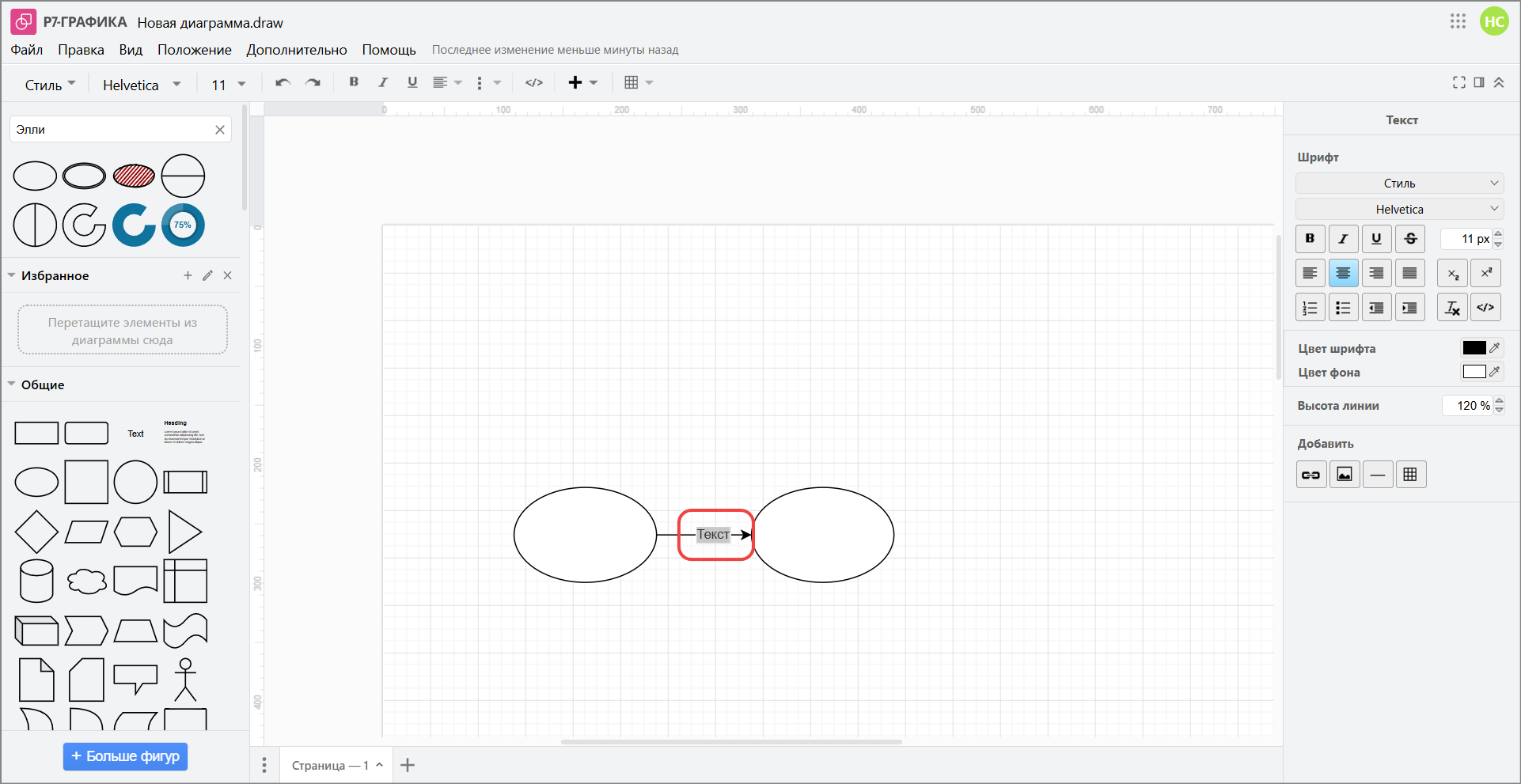

Добавить подпись к соединительной линии можно двойным щелчком по ней – откроется поле для ввода текста. Тип линии (прямая, изогнутая, ломаная с прямыми углами) настраивается через правую панель «Стиль» при выделенном соединителе:
