При открытии модуля Р7-графика пользователю будет предложено место сохранения будущей диаграммы:
- Это устройство — устройство в котором будет выполнена работа;
- Браузер — созданные диаграммы будут сохраняться в памяти браузера;
- Р7 Диск — созданные диаграммы будут сохраняться на диск пользователя.
Также пользователь может сделать этот выбор позже:
В следующем окне пользователю будет доступен выбор:
- Создать новую диаграмму;
- Открыть существующую диаграмму.
Или вернуться на прежнюю страницу и изменить место хранения:

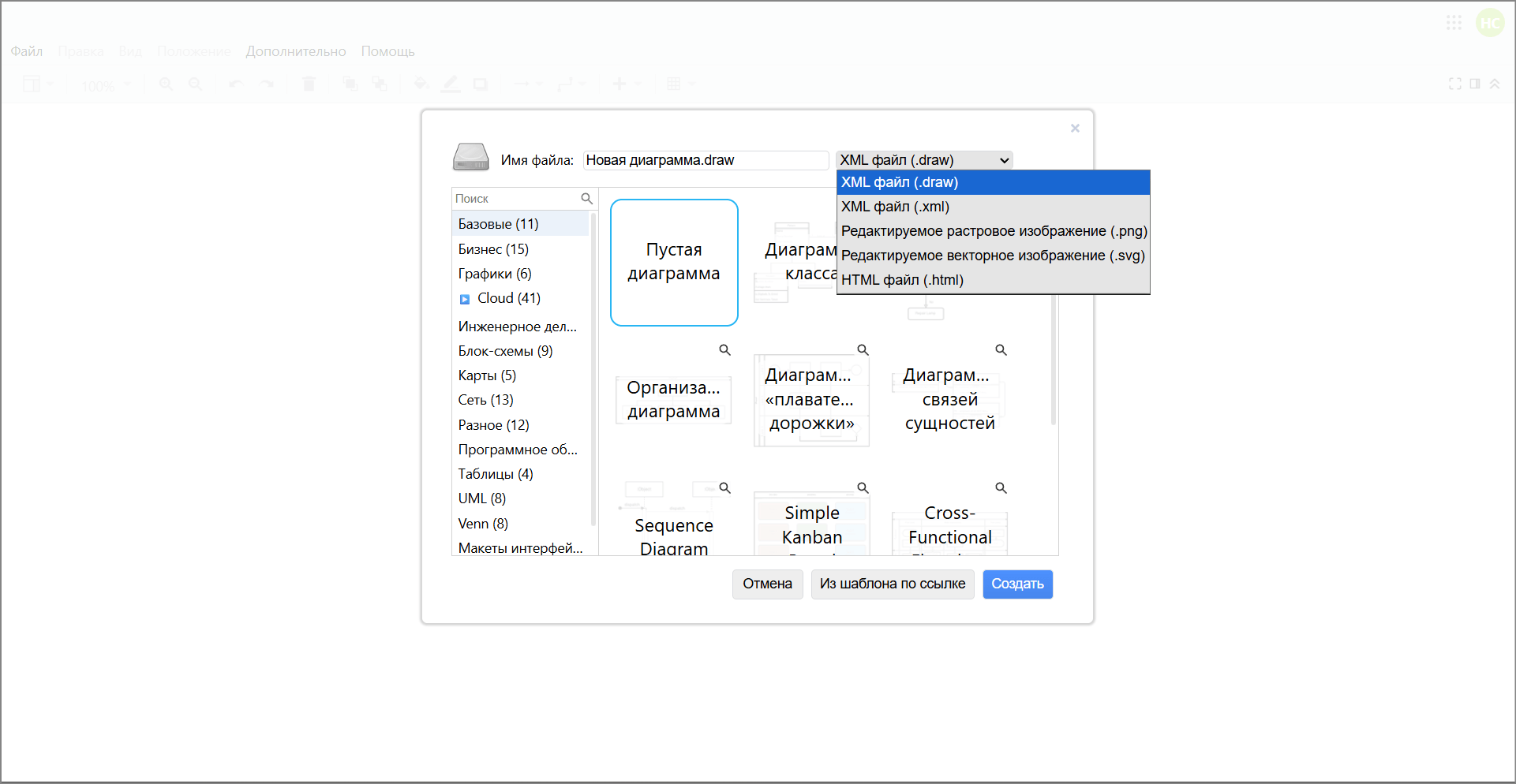

Если нужно начать с готовой структуры, а не с чистого листа, перейдите в «Файл» – «Создать…». Откроется диалоговое окно с полем для названия файла и библиотекой шаблонов, разбитой по категориям: «Базовые», «Бизнес», «Блок-схемы», «UML», «Сеть», «Cloud» и ряд других. Любой шаблон можно открыть для предварительного просмотра, прежде чем создавать диаграмму. Для старта с нуля достаточно выбрать «Пустая диаграмма» и нажать «Создать»:
В ниспадающем меню пользователю доступен выбор формата создаваемой диаграммы:
- XML файл (
.draw); - XML файл (
.xml); - Редактируемое растровое изображение (
.png); - Редактируемое растровое изображение (
.svg); - HTML файл (
.html).

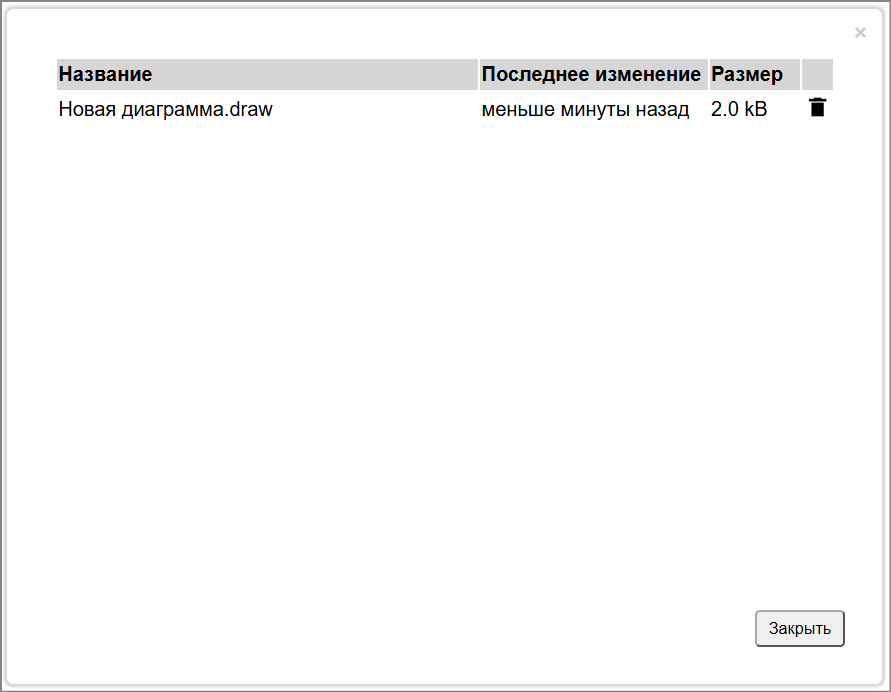

При нажатии на кнопку Открыть существующую диаграмму пользователю будет предложен список на редактирование уже существующих диаграмм:
