Настройка Reverse proxy/Proxy для Корпоративного портала 2024

Настройка Reverse Proxy для Корпоративного сервера 2024

В статье описана настройка отдельной виртуальной машине (далее ВМ) с Nginx Reverse Proxy для доступа пользователей к Корпоративному серверу 2024 и его сервисам по HTTPS.

1. Схема

В типовой конфигурации используются как минимум две ВМ:

1. ВМ с Корпоративным сервером 2024 — на ней работают основные сервисы продукта.
2. ВМ с Reverse Proxy — на ней установлен Nginx. Она принимает внешние HTTPS-подключения и передает запросы внутренним сервисам.

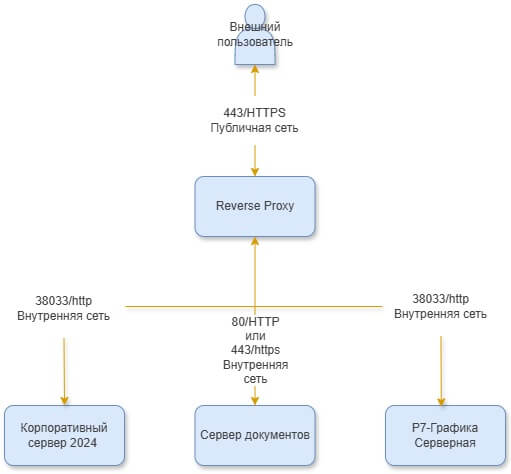

Схема подключения:

Какие порты используются

На ВМ с Корпоративным сервером 2024 должны быть доступны для Reverse Proxy:

Порты должны быть доступны из сети Reverse Proxy, но не обязательно должны быть доступны из интернета.

2. Что необходимо подготовить

Перед началом настройки подготовьте:

• ВМ с установленным Корпоративным сервером 2024 (Список поддерживаемых ОС ↗);
• отдельную ВМ для Reverse Proxy;
• установленную ОС с пакетным менеджером apt, yum или dnf;
• доступ sudo на обеих ВМ;
• сетевую связность между Reverse Proxy и Корпоративным сервером;
• DNS-имена сервисов;
• SSL-сертификат и закрытый ключ;
• открытые между серверами необходимые порты.

2.1. Подготовьте DNS-имена

Пример набора DNS-имен:

Все эти имена должны разрешаться в IP-адрес ВМ с Reverse Proxy.

3. Переменные, используемые в конфигурации

В примерах ниже используются следующие обозначения:

Например:

IP_SERVER_DISK = 10.10.22.15
DNS_NAME_DISK = cddisk.example.ru

4. Установите Nginx

Выберите команду в зависимости от используемого дистрибутива.

Дистрибутивы на базе Debian

из списка поддерживаемых ОС ↗

Введите:

sudo apt update
sudo apt install nginx

или

sudo apt-get update
sudo apt-get install nginx

RPM-дистрибутивы

sudo dnf install nginx

или

sudo dnf install nginx

Запустите Nginx и добавьте его в автозагрузку:

sudo systemctl enable nginx

Проверьте состояние сервиса

sudo systemctl status nginx

5. Подготовьте SSL-сертификат

Создайте каталог для сертификата:

sudo mkdir -p /etc/nginx/ssl

Поместите в него сертификат и закрытый ключ.

Например:

/etc/nginx/ssl/r7.crt
/etc/nginx/ssl/r7.key

В конфигурациях далее:

{PATH_TO_CERTIFICATE}
/etc/nginx/ssl/r7.crt
{PATH_TO_KEY}
/etc/nginx/ssl/r7.key

Пример:

sudo chown root:root /etc/nginx/ssl/r7.key
sudo chmod 600 /etc/nginx/ssl/r7.key

6. Скопируйте веб-файлы на сервер Reverse Proxy

Этот шаг выполняется на ВМ с Корпоративным сервером 2024.

Перед копированием убедитесь, что необходимые каталоги существуют:

ls -la /var/www/r7-office

Создайте архив веб-файлов:

sudo tar -cvf /root/web.tar.bz2 \
--use-compress-program="lbzip2 -k" \
/var/www/r7-office/cddisk \
/var/www/r7-office/cdmail \
/var/www/r7-office/admin \
/var/www/r7-office/calendar \
/var/www/r7-office/contacts \
/var/www/r7-office/projects \
/var/www/r7-office/forms \
/var/www/r7-office/pages \

Для создания архива необходимы tar и lbzip2.

Дистрибутивы на базе Debian

из списка поддерживаемых ОС ↗

sudo apt update
sudo apt install tar lbzip2

RPM-дистрибутивы

sudo yum install tar lbzip2

или:

sudo dnf install tar lbzip2

После создания архива /root/web.tar.bz2 перенесите его на BM с Reverse Proxy.

7. Настройте Reverse Proxy

Все следующие пункты выполняются на ВМ с Reverse Proxy.

7.1. Распакуйте веб-файлы

Поместите архив на сервер Reverse Proxy и выполните:

sudo tar xf web.tar.bz2 -C / --use-compress-program="lbzip2"

После распаковки должны появиться каталоги:

/var/www/r7-office/cddisk
/var/www/r7-office/cdmail
/var/www/r7-office/admin
/var/www/r7-office/calendar
/var/www/r7-office/contacts
/var/www/r7-office/projects
/var/www/r7-office/forms
/var/www/r7-office/pages

8. Создайте конфигурации Nginx

Конфигурационные файлы необходимо разместить в:

/etc/nginx/conf.d/

Каждый сервис имеет собственный файл конфигурации.

8.1. Р7-Управление

Создайте /etc/nginx/conf.d/admin.conf

Содержимое файла:

server {
listen 80;
listen [::]:80;
listen 443 ssl http2;
if ($scheme != "https") {
return 301 https://$host$request_uri;
}
root /var/www/r7-office/admin;
index index.html;
client_max_body_size 10M;
access_log /var/log/nginx/admin-access.log;
error_log /var/log/nginx/admin-error.log;
server_name admin.example.ru;
server_tokens off;
ssl_certificate /etc/nginx/ssl/r7.crt;
ssl_certificate_key /etc/nginx/ssl/r7.key;
ssl_protocols TLSv1.2 TLSv1.3;
ssl_ciphers HIGH:!aNULL:!MD5;
location /api {
proxy_pass http://10.10.22.15:38033/api;
}
location / {
try_files $uri $uri/ /index.html;
}

Замените:

• admin.example.ru на DNS-имя P7-Управления;
• 10.10.22.15 на IP-адрес ВМ с Корпоративным сервером 2024;
• пути к сертификату и ключу на ваши значения.

8.2. Р7-Календарь

Создайте /etc/nginx/conf.d/calendar.conf

Содержимое файла:

server {
listen 80;
listen [::]:80;
listen 443 ssl http2;
if ($scheme != "https") {
return 301 https://$host$request_uri;
}
root /var/www/r7-office/calendar;
index index.html;
access_log /var/log/nginx/calendar-access.log;
error_log /var/log/nginx/calendar-error.log;
server_name calendar.example.ru;
server_tokens off;
ssl_certificate /etc/nginx/ssl/r7.crt;
ssl_certificate_key /etc/nginx/ssl/r7.key;
ssl_protocols TLSv1.2 TLSv1.3;
ssl_ciphers HIGH:!aNULL:!MD5;
location /api {
proxy_pass http://10.10.22.15:38033/api;
}
location / {
try_files $uri $uri/ /index.html;
}

Замените:

• calendar.example.ru на DNS-имя Р7-Календарь;
• 10.10.22.15 на IP-адрес ВМ с Корпоративным сервером 2024;
• пути к сертификату и ключу на ваши значения.

8.3. Р7-Почта

Создайте /etc/nginx/conf.d/cdmai1.conf

Содержимое файла:

server {
listen 80;
listen [::]:80;
listen 443 ssl http2;
if ($scheme != "https") {
return 301 https://$host$request_uri;
}
root /var/www/r7-office/cdmai1;
index index.html;
client_max_body_size 25M;
access_log /var/log/nginx/cdmai1-access.log;
error_log /var/log/nginx/cdmai1-error.log;
server_name cdmai1.example.ru;
server_tokens off;
ssl_certificate /etc/nginx/ssl/r7.crt;
ssl_certificate_key /etc/nginx/ssl/r7.key;
ssl_protocols TLSv1.2 TLSv1.3;
ssl_ciphers HIGH:!aNULL:!MD5;
location /api {
proxy_pass http://10.10.22.15:38033/api;
}
location / {
try_files $uri $uri/ /index.html;
}

Замените:

• example.ru на DNS-имя Р7-Почта;
• 10.22.15 на IP-адрес ВМ с Корпоративным сервером 2024;
• пути к сертификату и ключу на ваши значения.

8.4. Основной портал Корпоративного сервера 2024

Создайте /etc/nginx/conf.d/cddisk.conf

Содержимое файла:

server {
    listen 80;
    listen [::]:80;
    listen 443 ssl http2;

    if ($scheme != "https") {
        return 301 https://$host$request_uri;
    }

    root /var/www/r7-office/cddisk;
    index index.html;

    client_max_body_size 10240M;

    access_log /var/log/nginx/cddisk-access.log;
    error_log /var/log/nginx/cddisk-error.log;

    server_name cddisk.example.ru;
    server_tokens off;

    ssl_certificate /etc/nginx/ssl/r7.crt;
    ssl_certificate_key /etc/nginx/ssl/r7.key;

    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers HIGH:!aNULL:!MD5;

    location /api {
        proxy_pass http://10.10.22.15:38033/api;
    }

    location / {
        try_files $uri $uri/ /index.html;
    }
}

Замените:

• example.ru на DNS-имя основного портала КС24;
• 10.22.15 на IP-адрес ВМ с Корпоративным сервером 2024;
• пути к сертификату и ключу на ваши значения.

8.5. Р7-Контакты

Создайте /etc/nginx/conf.d/contacts.conf

Содержимое файла:

server {
        listen 80;
        listen [::]:80;
        listen 443 ssl http2;
        if ($scheme != "https")
        {
                return 301 https://$host$request_uri;
        }
        root /var/www/r7-office/contacts;
        index index.html;
        client_max_body_size 32M;
        access_log  /var/log/nginx/contacts-access.log;
        error_log  /var/log/nginx/contacts-error.log;
        server_name contacts.example.ru;
        server_tokens off;

        ssl_certificate     {PATH_TO_CERTIFICATE};
        ssl_certificate_key {PATH_TO_KEY};

        ssl_protocols TLSv1.2 TLSv1.3;
        ssl_ciphers HIGH:!aNULL:!MD5;

        location /api {
        proxy_pass http://10.10.22.15:38033/api;
        }

        location / {
        try_files $uri $uri/ /index.html;
        }

Замените:

• contacts.example.ru на DNS-имя P7-Контакты;
• 10.10.22.15 на IP-адрес BM с Корпоративным сервером 2024;
• пути к сертификату и ключу на ваши значения.

8.6. Р7-Проекты

Создайте /etc/nginx/conf.d/projects.conf

Содержимое файла:

server {
        listen 80;
        listen [::]:80;
        listen 443 ssl http2;
        if ($scheme != "https")
        {
                return 301 https://$host$request_uri;
        }
        root /var/www/r7-office/projects
        index index.html;
        client_max_body_size 100M;
        server_name projects.example.ru;
        server_tokens off;

        ssl_certificate     {PATH_TO_CERTIFICATE};
        ssl_certificate_key {PATH_TO_KEY};

        ssl_protocols TLSv1.2 TLSv1.3;
        ssl_ciphers HIGH:!aNULL:!MD5;

        location /api {
        proxy_pass http://10.10.22.15:38033/api;
        }

        location / {
        try_files $uri $uri/ /index.html;
        }

Замените:

• projects.example.ru на DNS-имя P7-Проекты;
• 10.10.22.15 на IP-адрес BM с Корпоративным сервером 2024;
• пути к сертификату и ключу на ваши значения.

8.7. Р7-Формы

Создайте /etc/nginx/conf.d/forms.conf

Для Р7-Форм необходимо проксировать не только API, но и путь /app/:

server {
        listen 80;
        listen [::]:80;
        listen 443 ssl http2;

        if ($scheme != "https")
        {
                return 301 https://$host$request_uri;
        }

        root /var/www/r7-office/forms;
        index index.html;
        client_max_body_size 100M;

        access_log  /var/log/nginx/forms-access.log;
        error_log  /var/log/nginx/forms-error.log;

        server_name forms.example.ru;
        server_tokens off;

        ssl_certificate     {PATH_TO_CERTIFICATE};
        ssl_certificate_key {PATH_TO_KEY};

        ssl_protocols TLSv1.2 TLSv1.3;
        ssl_ciphers HIGH:!aNULL:!MD5;

        location /api {
        proxy_pass http://10.10.22.15:38033/api;
}
       location /app/ {
       proxy_pass http://10.10.22.15:8080/;
}
       location / {
    try_files $uri $uri/ /index.html;
}

Замените:

• forms.example.ru на DNS-имя P7-Формы;
• 10.10.22.15 на IP-адрес ВМ с Корпоративным сервером 2024;
• пути к сертификату и ключу на ваши значения.

Корневой каталог:

root /var/www/r7-office/forms;

DNS:

server_name forms.example.ru;

8.8. Р7-Страницы

Создайте /etc/nginx/conf.d/pages.conf

Для Р7-Страниц используется аналогичная схема:

server {
        listen 80;
        listen [::]:80;
        listen 443 ssl http2;

        if ($scheme != "https")
        {
                return 301 https://$host$request_uri;
        }

        root /var/www/r7-office/pages;
        index index.html;
        client_max_body_size 100M;

        access_log  /var/log/nginx/pages-access.log;
        error_log  /var/log/nginx/pages-error.log;

        server_name pages.example.ru;
        server_tokens off;

        ssl_certificate     {PATH_TO_CERTIFICATE};
        ssl_certificate_key {PATH_TO_KEY};

        ssl_protocols TLSv1.2 TLSv1.3;
        ssl_ciphers HIGH:!aNULL:!MD5;

        location /api {
        proxy_pass http://10.10.22.15:38033/api;
}

        location /app/ {
        proxy_pass http://10.10.22.15:8080/;
}

        location / {
        try_files $uri $uri/ /index.html;
}

8.9. Р7-Графика

Если Р7-Графика установлена, создайте /etc/nginx/conf.d/draw.conf

Для этого сервиса используется проксирование на порт 3005:

server {
    listen 80;
    listen [::]:80;
    listen 443 ssl http2;

    charset utf-8;

    if ($scheme != "https") {
        return 301 https://$host$request_uri;
    }

    server_name draw.example.ru;
    server_tokens off;

    access_log /var/log/nginx/draw-access.log;
    error_log /var/log/nginx/draw-error.log;

    ssl_certificate /etc/nginx/ssl/r7.crt;
    ssl_certificate_key /etc/nginx/ssl/r7.key;

    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers HIGH:!aNULL:!MD5;

    location / {
        proxy_pass http://10.10.22.15:3005;
        proxy_redirect default;
        proxy_http_version 1.1;
    }
}

9. Настройка Сервера документов

Дальнейшая настройка зависит от того, где установлен Сервер документов.

Вариант 1. Сервер документов установлен на той же ВМ

Если Сервер документов установлен совместно с Корпоративным сервером 2024, создайте /etc/nginx/conf.d/ds.conf.

Используйте проксирование на адрес сервера документов:

server {
    listen 80;
    listen [::]:80;
    listen 443 ssl http2;

    charset utf-8;

    if ($scheme != "https") {
        return 301 https://$host$request_uri;
    }

    server_name ds.example.ru;
    server_tokens off;

    access_log /var/log/nginx/ds-access.log;
    error_log /var/log/nginx/ds-error.log;

    ssl_certificate /etc/nginx/ssl/r7.crt;
    ssl_certificate_key /etc/nginx/ssl/r7.key;

    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers HIGH:!aNULL:!MD5;

    location / {
        proxy_pass https://10.10.22.15;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_redirect default;
        proxy_http_version 1.1;
    }
}

Если Сервер документов вынесен на отдельную ВМ, используйте вариант ниже.

Вариант 2. Сервер документов на отдельной ВМ

Если Сервер документов установлен на отдельном сервере, Reverse Proxy должен обращаться непосредственно к этой ВМ.

В этом случае на сервере с Корпоративным сервером 2024 Nginx для проксирования Сервер документов не требуется.

При необходимости его можно остановить:

sudo systemctl stop nginx
sudo systemctl disable nginx

На сервере Reverse Proxy создайте /etc/nginx/conf.d/ds.conf.

Конфигурация:

map $http_host $this_host {
    "" $host;
    default $http_host;
}

map $http_x_forwarded_proto $the_scheme {
    default $http_x_forwarded_proto;
    "" $scheme;
}

map $http_x_forwarded_host $the_host {
    default $http_x_forwarded_host;
    "" $this_host;
}

map $http_upgrade $proxy_connection {
    default upgrade;
    "" close;
}

server {
    listen 80;
    server_name ds.example.ru;
    server_tokens off;

    return 301 https://$server_name$request_uri;
}

server {
    listen 443 ssl http2;
    server_name ds.example.ru;
    server_tokens off;

    access_log /var/log/nginx/ds-access.log;
    error_log /var/log/nginx/ds-error.log;

    ssl_certificate /etc/nginx/ssl/r7.crt;
    ssl_certificate_key /etc/nginx/ssl/r7.key;

    ssl_verify_client off;

    add_header X-Content-Type-Options nosniff;

    location / {
        proxy_pass http://10.10.22.20;
        proxy_http_version 1.1;

        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection $proxy_connection;

        proxy_set_header X-Forwarded-Host $the_host;
        proxy_set_header X-Forwarded-Proto $the_scheme;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }
}

Где:

• 10.10.22.20 — IP-адрес ВМ с Сервером документов.

Если Сервер документов работает по HTTPS, замените:

proxy_pass http://10.10.22.20;

на:

proxy_pass https://10.10.22.20;

10. Если Сервер документов работает по HTTPS

Если Сервер документов уже настроен на HTTPS, его можно оставить в таком режиме.

В этом случае в конфигурации Reverse Proxy используется:

proxy_pass https://{IP_SERVER_DS};

Если Сервер документов необходимо перевести на HTTP во внутренней сети, это можно сделать после проверки конфигурации.

На Сервере документов полностью замените содержимое документа ds.conf:

/etc/r7-office/documentserver/nginx/ds.conf

Вставьте конфигурацию ниже:

include /etc/nginx/includes/http-common.conf;

server {
    listen 0.0.0.0:80;
    listen [::]:80 default_server;

    server_tokens off;

    set $secure_link_secret SmJYZeJcHlQNj8jiQIheGz9rA;

    include /etc/nginx/includes/ds-*.conf;
}

После этого выполните обновление секрета с помощью скрипта:

sudo bash /usr/bin/documentserver-update-securelink.sh

Далее на Reverse Proxy измените proxy_pass с https на http и перезапустите Nginx.

11. Проверьте конфигурацию Nginx

Перед перезапуском обязательно проверьте конфигурацию:

sudo nginx -t

Ожидаемый результат:

Если Nginx сообщает об ошибке, не перезапускайте сервис, пока ошибка не будет исправлена.

Дополнительно проверьте файлы:

ls -la /etc/nginx/conf.d

Владельцем конфигурационных файлов должен быть root.

При необходимости:

sudo chown -R root: /etc/nginx/conf.d

12. Перезапустите Nginx

Проверьте корректность конфигурации

nginx -t

После успешной проверки:

sudo systemctl restart nginx

Проверьте состояние:

sudo systemctl status nginx

13. Проверьте работу сервисов

Откройте в браузере соответствующие DNS-имена:

При успешной проверке должны выполняться следующие условия:

• сервис открывается по HTTPS;
• отображается веб-интерфейс соответствующего сервиса;
• отсутствуют ошибки подключения.

Проверяйте только те сервисы, которые установлены и настроены в вашей конфигурации.
