Круговая диаграмма

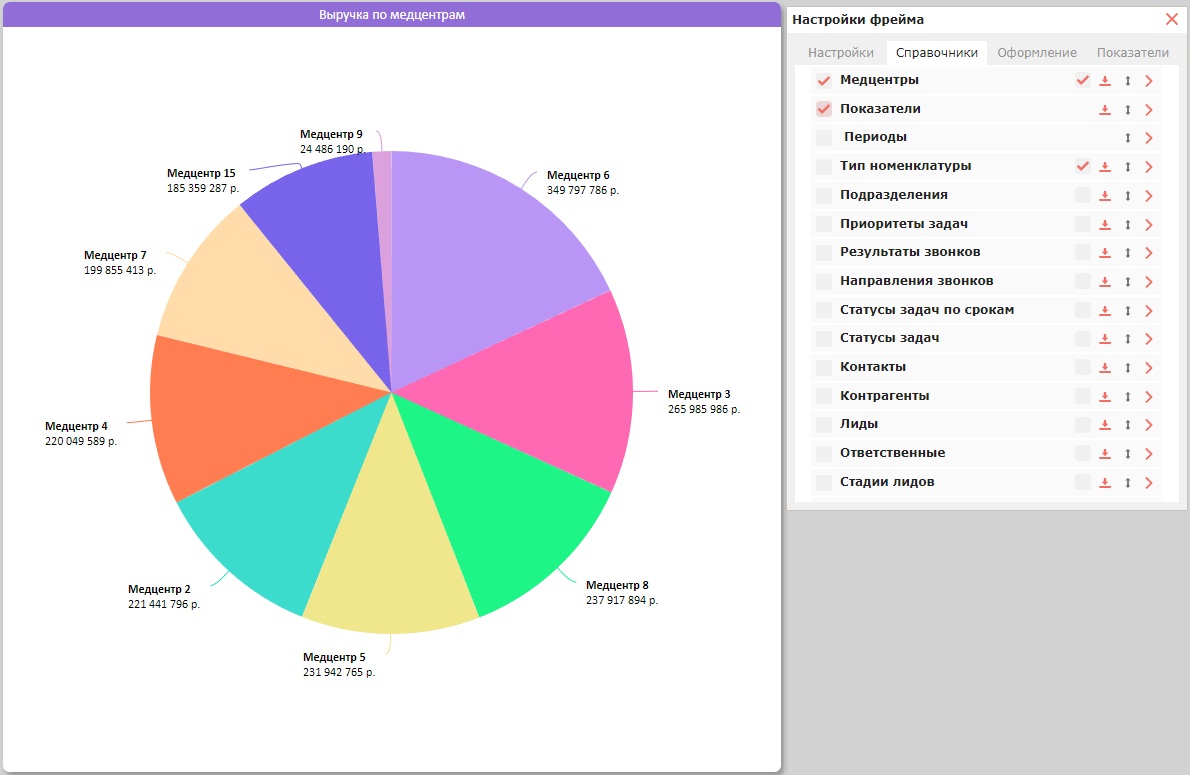

Круговая диаграмма, относится к структурным диаграммам. Она показывает именно структуру того или иного показателя за конечный период. Например, выбранным показателем является «Выручка». В данном случае верхний узел в закладке «Справочники» – это «Медцентры».

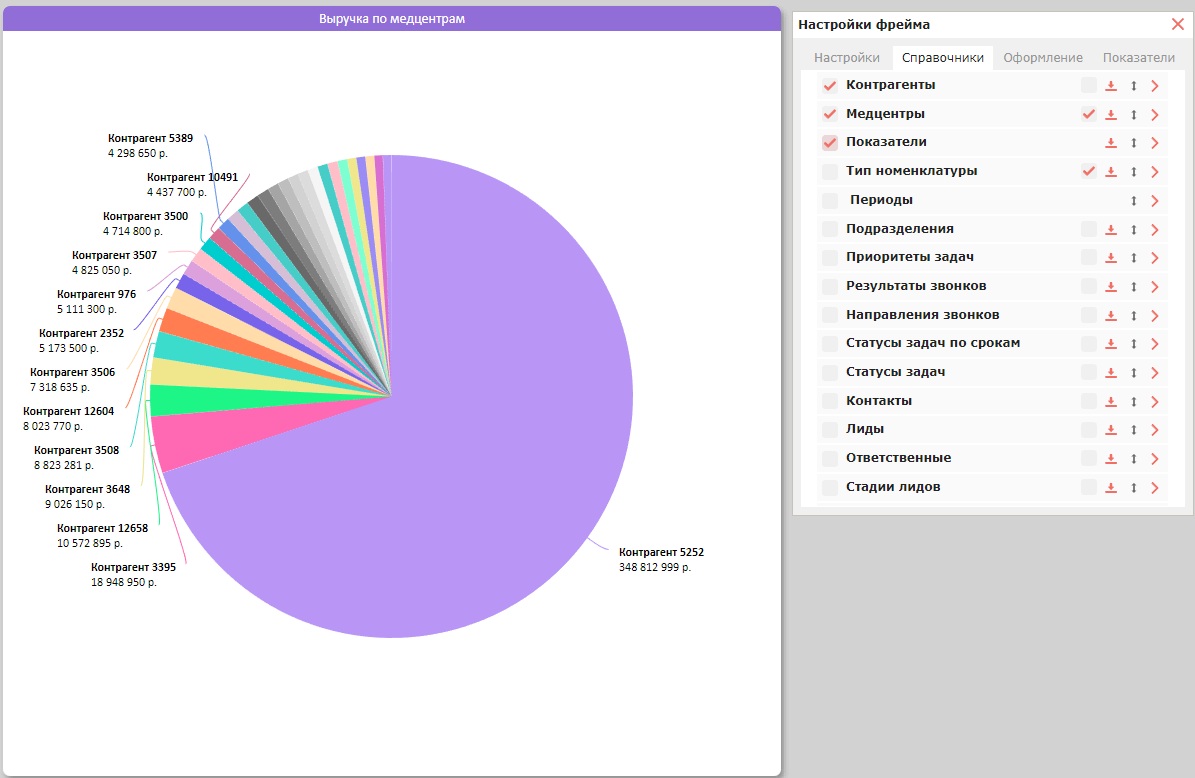

Для того, чтобы построить данную диаграмму по выручке в разрезе другой аналитики (справочника), необходимо узел с этой аналитикой поднять наверх карусели показателей.

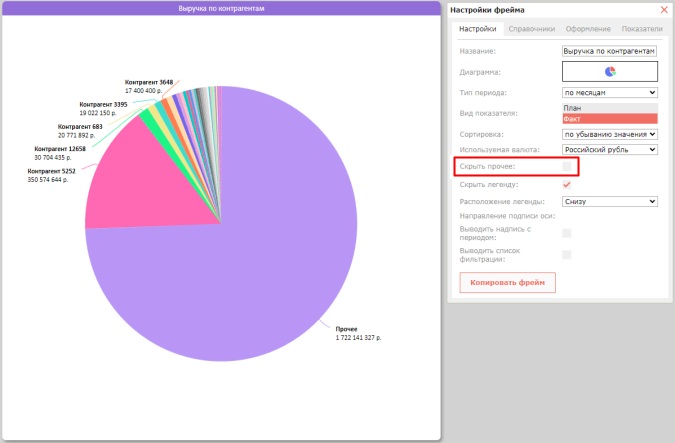

Стали видны изменения графика по необходимой нам детализации, в данном случае — по контрагентам. Также можно скрыть сегмент «Прочее» поставив галочку в чек-боксе «Скрыть прочее».

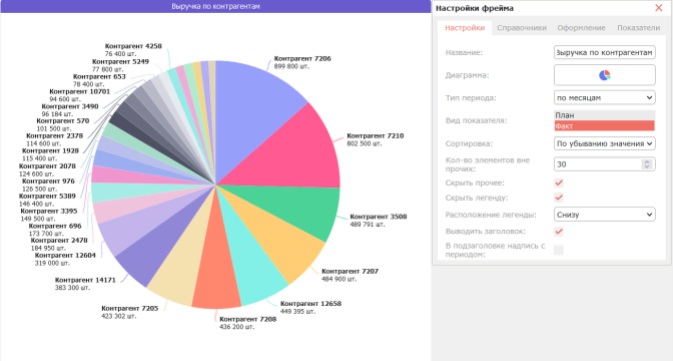

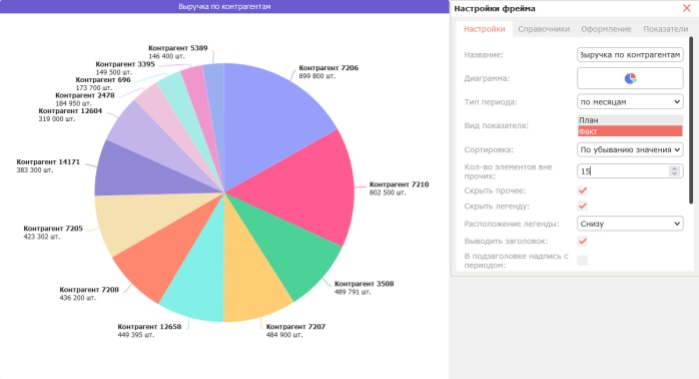

На данный момент на графике выведены все контрагенты, но от этого мелкие сегменты не читаемы. Чтобы уменьшить количество выводимых сегментов можно уменьшить «Кол-во элементов вне прочих» (по умолчанию равное 30).

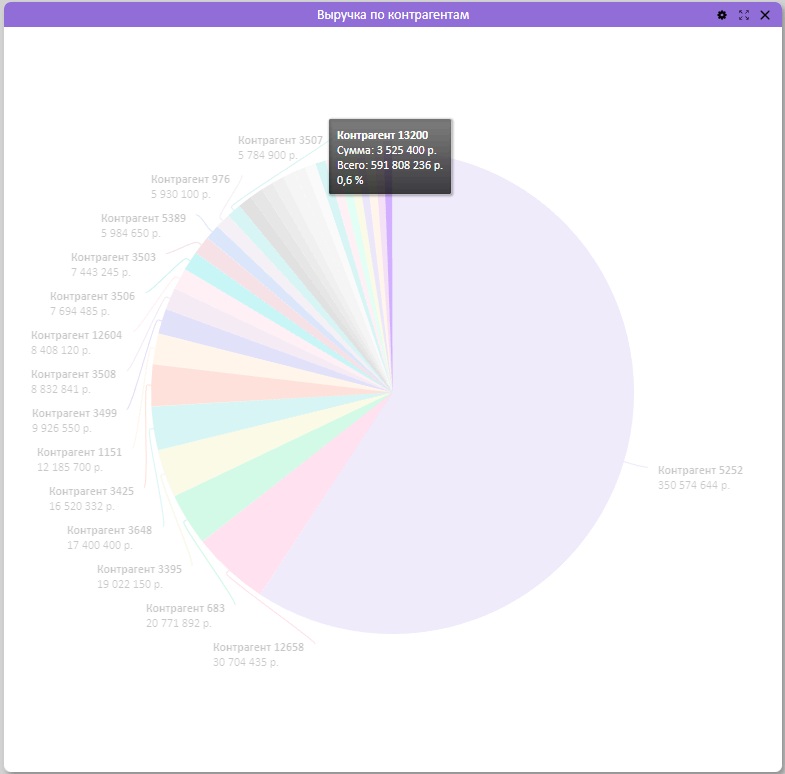

Те сноски, которые по масштабу не помещаются во фрейм можно прочесть при наведении курсора мыши на них (название контрагента, сумму и удельный вес в процентах).
Также можно во вкладке «Оформление» просто уменьшить шрифт, либо изменить масштаб отображения (Ctrl+колесо мыши). При уменьшении шрифта, появляется больше сносок, а при увеличении шрифта, сноски начинают пропадать, то есть остаются сноски по самым крупным сегментам.

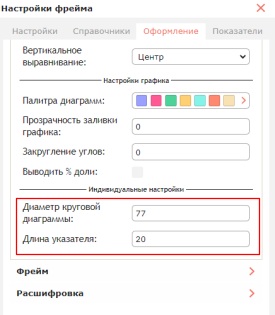

При настройке данной диаграммы существует возможность задать диаметр круга и длину указателя, чтобы подписи и наименование не срезались краями фрейма.

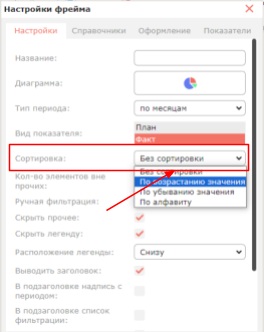

Сортировать сегменты круга можно по возрастанию значения, по убыванию значения или по алфавиту. Если сортировка стоит по убыванию, то становится видно на каком контрагенте (в каких периодах, если выше будет узел «Периоды») больше всего зарабатывали и кому продавали продукцию.

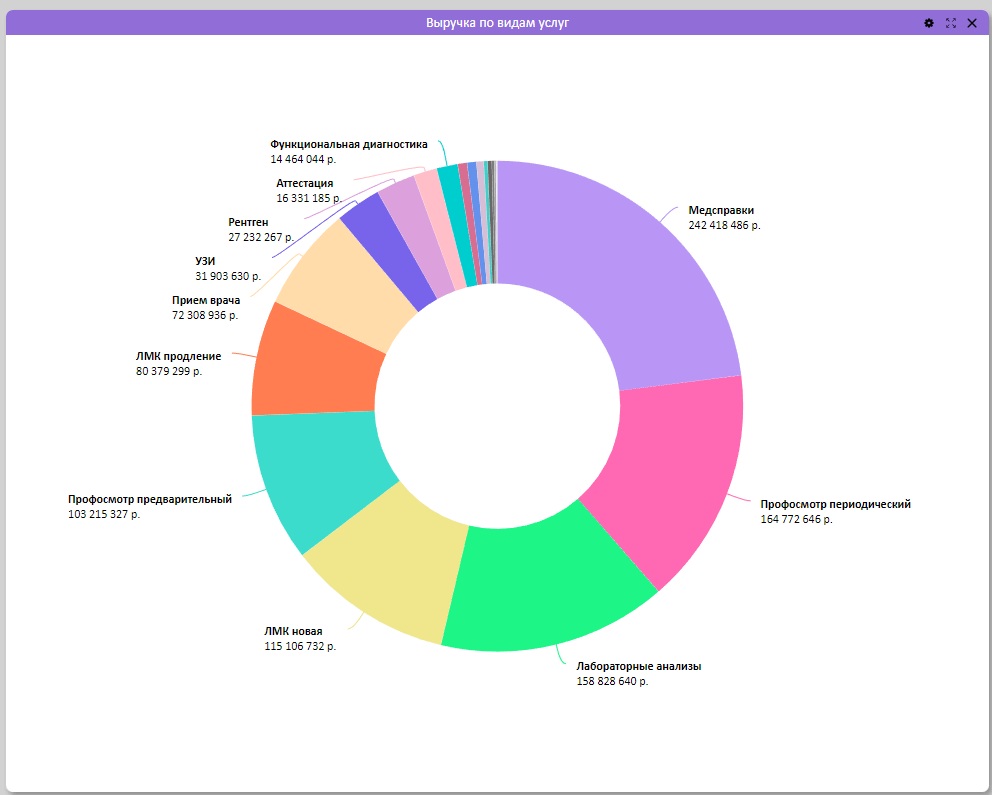

Кольцевая диаграмма
Кольцевая диаграмма по сути является той же круговой диаграммой, только с вырезанной центральной частью, функционал аналогичен и идентичен.
В то же время у кольцевых диаграмм есть некоторое преимущество перед круговыми диаграммами, которые иногда критикуют за акцентирование внимания на относительных размерах частей по отношению друг к другу и диаграмме полностью, без указания изменений в целом, для сравнения с другими круговыми диаграммами. Кольцевая диаграмма частично решает эту проблему, за счет снижения фокуса на отдельных областях, что позволяет наблюдателю больше сосредоточиться на изменениях общих значений. Здесь ваше внимание будет приковано к длине дуг, а не к сопоставлению пропорций между кусочками торта.
