Диаграмма «Солнечные лучи»
Также известна, как график «Солнечные лучи», круговая диаграмма, многоуровневая диаграмма-торт, радиальная древовидная карта.
Данный тип диаграмм демонстрирует иерархическую систему посредством ряда колец, разделенных по узлам каждой из категорий. Каждое кольцо соответствует определенному уровню иерархии, а центральный круг представляет собой корневой узел, от которого выстраивается иерархия.
Кольца поделены на части, на основе их иерархических отношений с родительской частью. Угол каждой части, либо разделен поровну под родительским узлом, либо пропорционален своему значению.
Для выделения иерархических групп или отдельных категорий можно использовать разные цвета.
Пожалуй, ни одна другая диаграмма не представит так компактно настолько большой объем данных.

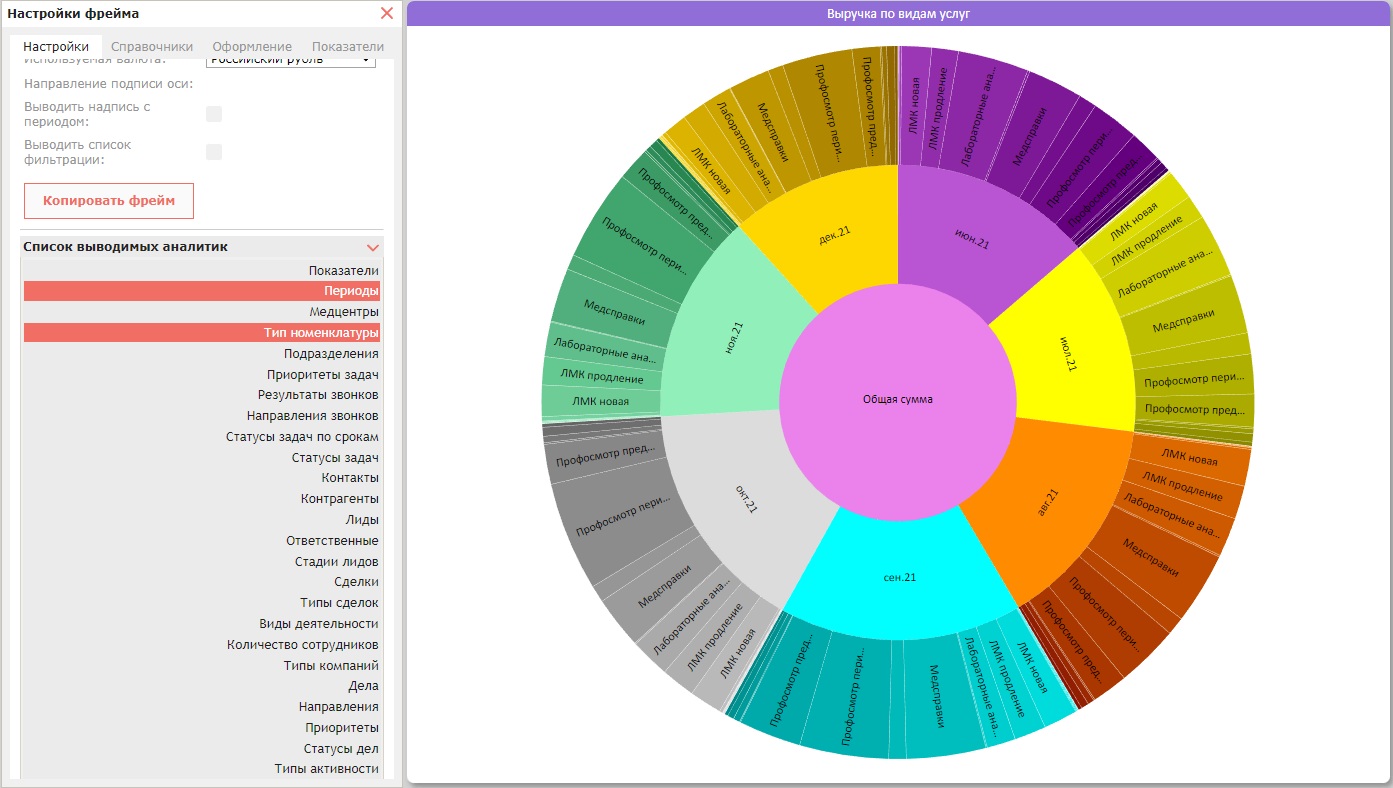

Например, выберем показатель «Выручка» с детализацией по периодам (динамика помесячно), по организациям и по складам из списка выводимых аналитик:
Список выводимых аналитик появляется при выборе диаграммы «Солнечные лучи», Структурной древовидной диаграммы и диаграммы «Соотношение размеров».

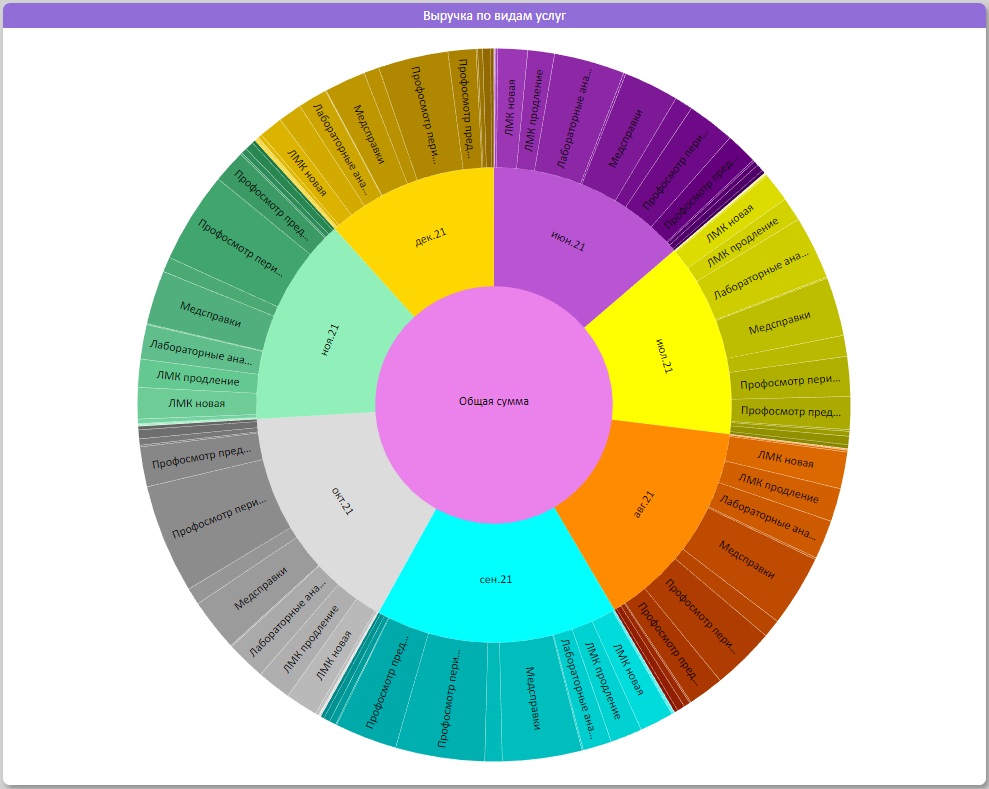

На диаграмме пользователь увидит общую сумму по показателю «Выручка» в центре, первое кольцо от центра – периоды, следующий уровень – номенклатура.
При нажатии на любой сегмент круга, пользователь переходит на выбранный уровень аналитики с построением по тому же принципу.

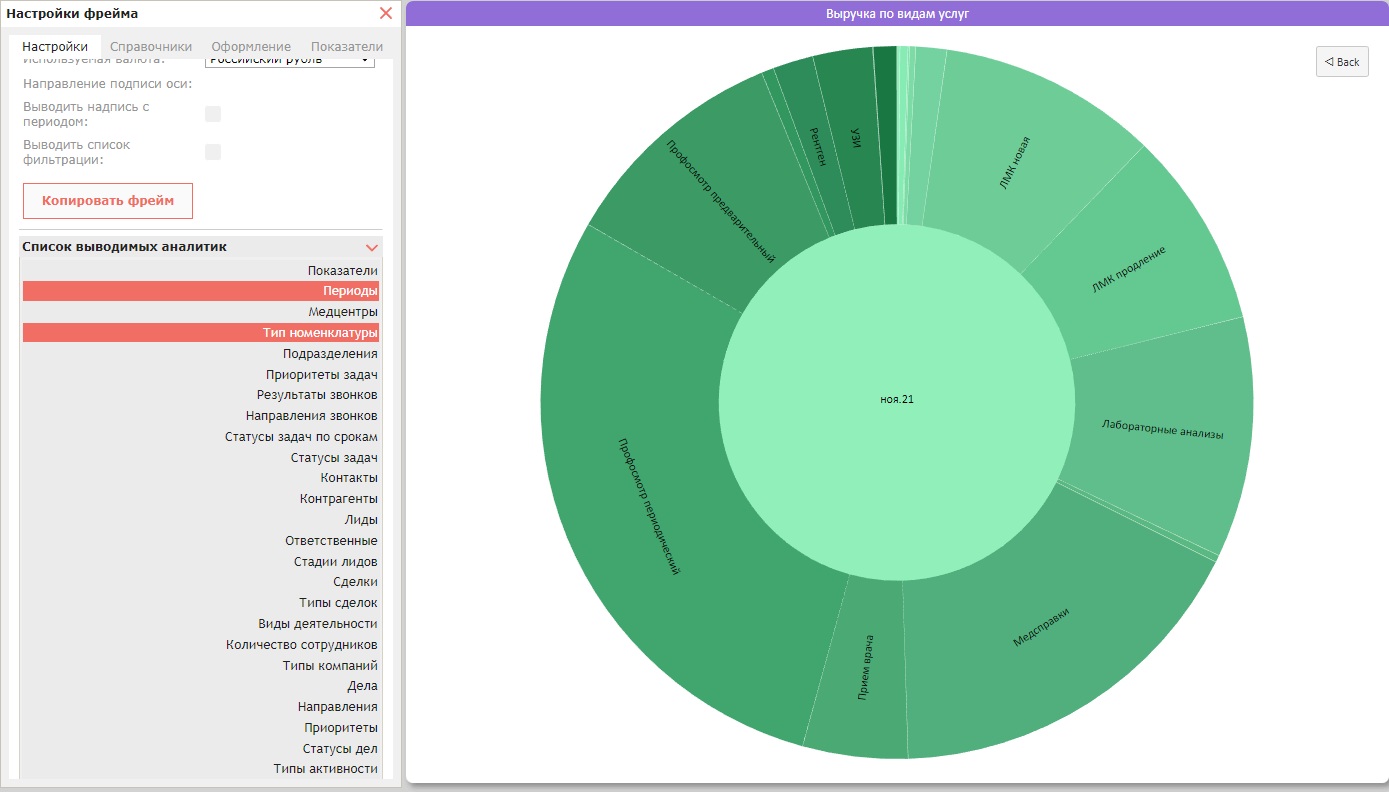

Здесь можно просмотреть более узкую детализацию (переход вниз по иерархии поддерживается до последнего уровня выбранных аналитик),либо вернуться на начальный вид диаграммы, нажав на кнопку «Back» или нажав на центр диаграммы левой клавишей мыши.
Диаграмма структурная древовидная
Данный вид диаграмм более известен как древовидная карта. Древовидная карта – это метод визуализации иерархической структуры, отражающий количественные значения по каждой категории, посредством размера области. Каждой категории присваивается область прямоугольника, внутри которого в виде меньших по размеру прямоугольников обозначаются подкатегории (если назначены).
Бен Шнейдерман изначально разрабатывал древовидные карты как метод визуализации обширных каталогов файлов на компьютере так, чтобы они не занимали слишком много места на экране. Благодаря этому древовидные карты более эффективно используют пространство и позволяют быстро получить общее представление об иерархии структуры.
Древовидные карты также замечательно помогают сравнивать пропорциональное соотношение категорий (показателей в разрезе структуры) по их размеру.
В закладке «Справочники» выбираем интересующий показатель, в данном случае выбран показатель Выручка. Во вкладке «Настройки», выбираем аналитику, в разрезе которой хотим видеть структуру показателя из списка выводимых аналитик:

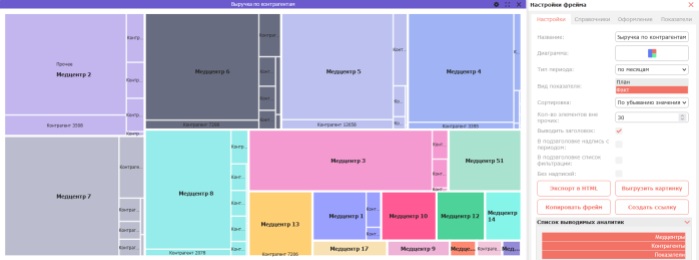

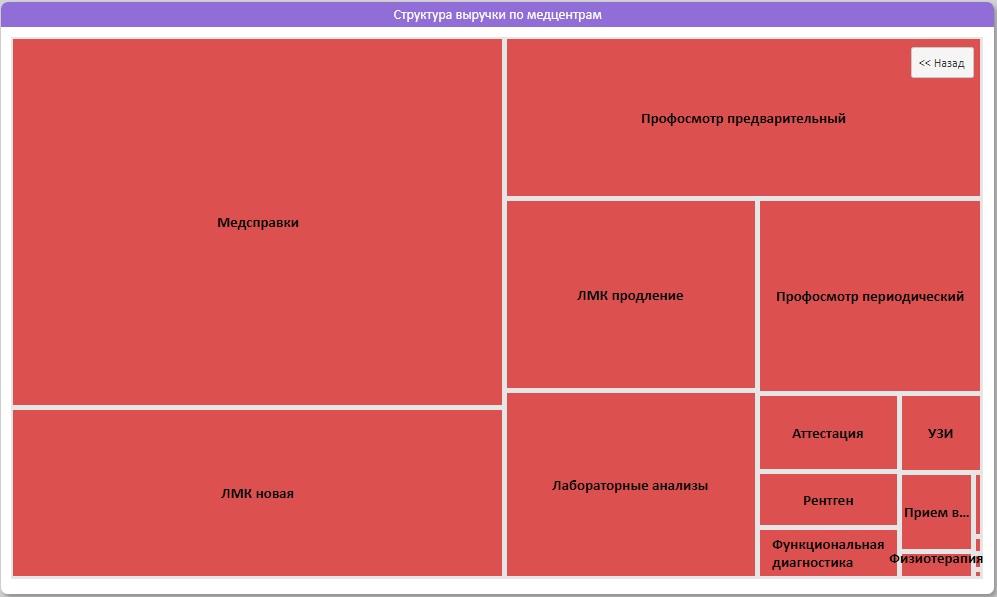

Видим по показателю «Выручка» деление по медцентрам, внутри выделенных цветом контрагентов. При наведении курсора мыши, всплывает подсказка с точной цифрой. При нажатии левой клавишей мыши на категории – она выводится на всю видимую область для детального анализа, возврат к общему виду производится нажатием кнопки «Назад» (правый верхний угол диаграммы):
Диаграмма структурная «Соотношение размеров»
Данный вид диаграмм также отображает количественные значения по каждой категории, посредством размера области, но уже в виде окружностей.

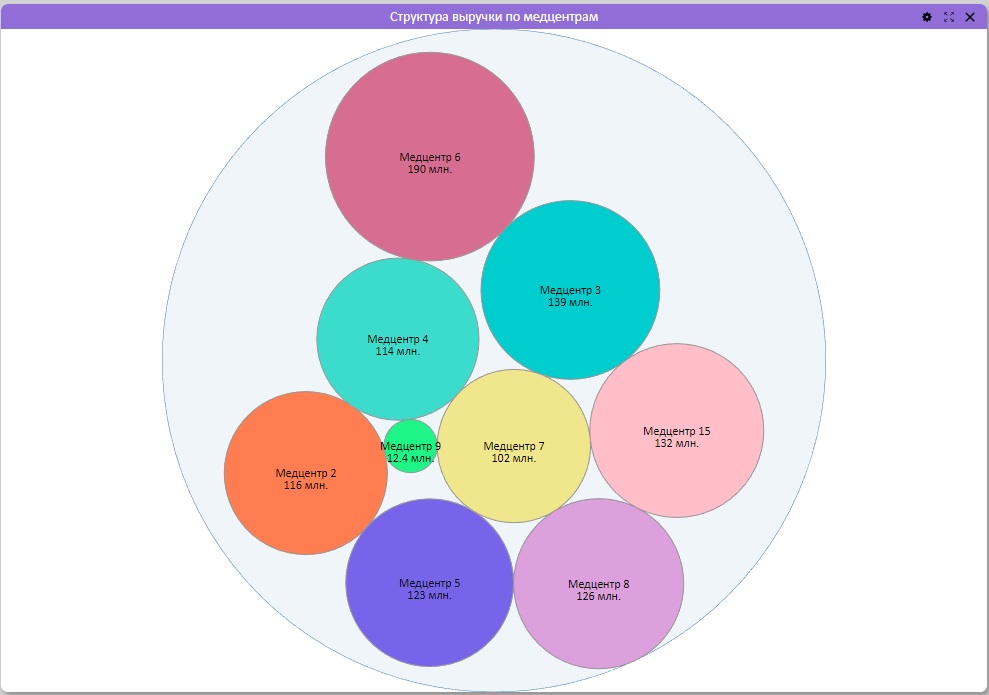

Например, та же выручка по медцентрам:

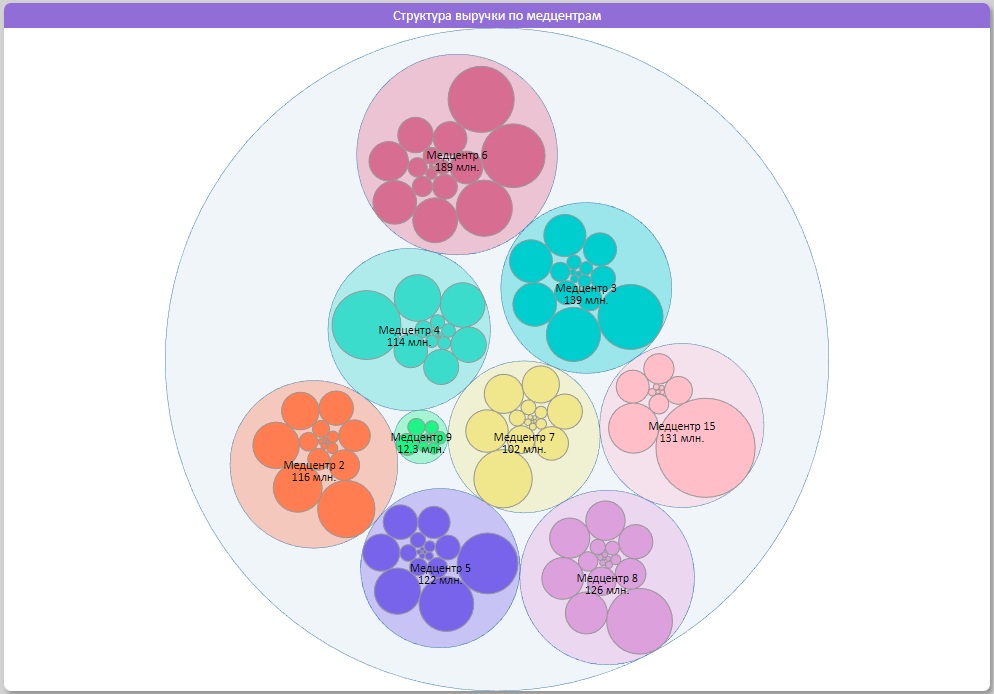

И углубим аналитику до номенклатуры:

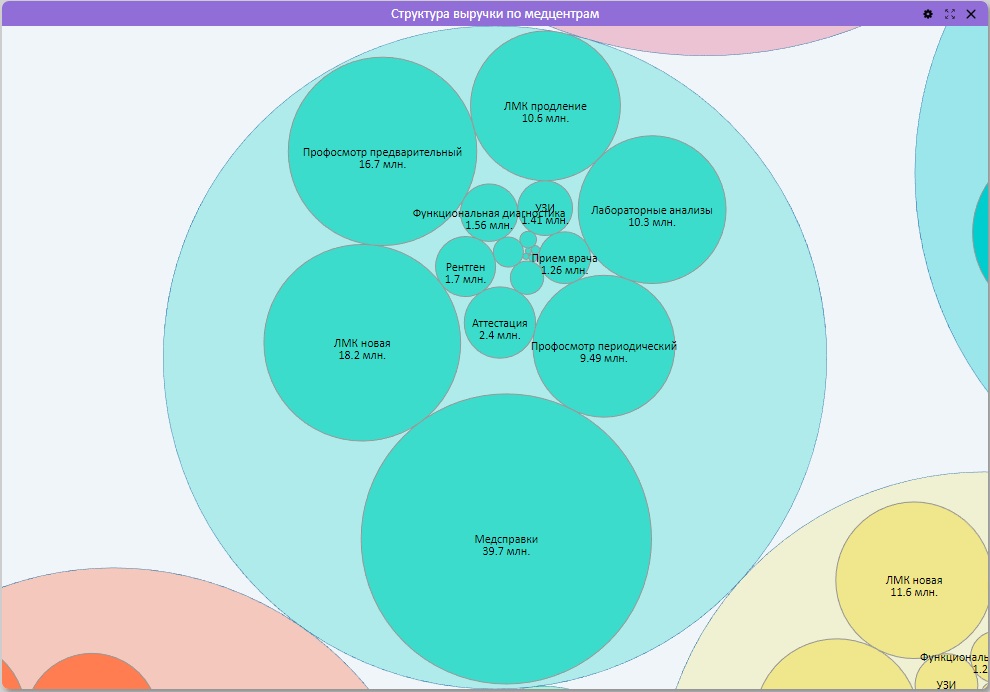

Нажатие левой кнопки мыши на интересующую окружность, приближает ее, и выводит числовые значения для подробного рассмотрения:
