Вкладка «График»

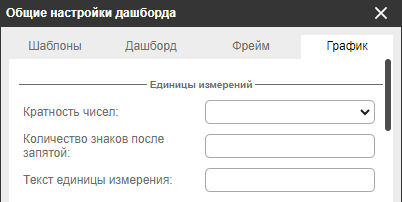

Единицы измерений
В данной группе настроек устанавливается кратность чисел, количество знаков после запятой и текст единицы измерения, которая будет отображаться на фрейме:

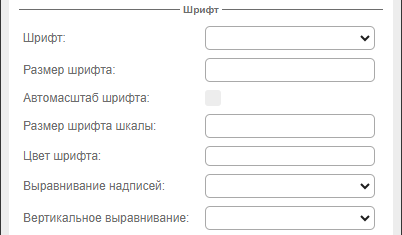

Шрифт
Для настройки шрифта используются следующие поля:
- Шрифт – выпадающий список для выбора гарнитуры (семейства) шрифта;
- Размер шрифта – поле для установки размера шрифта;
- Автомасштаб шрифта – чекбокс для включения автоматической адаптации текста. При его активации размер шрифта динамически подстраивается под текущие габариты фрейма;
- Размер шрифта шкалы – поле для настройки размера текста в диаграмме Шкала;
- Цвет шрифта – поле для выбора цвета шрифта. При щелчке по полю открывается палитра для выбора цвета.

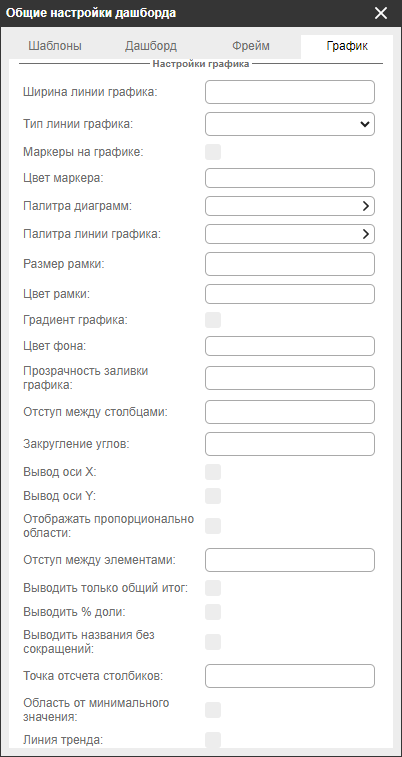

Настройка графика
Для настройки графиков используются следующие поля:
- Ширина линии графика – поле для настройки толщины линий;
- Тип линии графика – выпадающий список для выбора геометрии линии. Доступны варианты: Ломаная (прямые отрезки между точками) или Сплайн (плавная сглаженная кривая);
- Маркеры на графике – чекбокс, управляющий отображением точек детализации данных на линиях. При его активации на графике выводятся узловые маркеры, при отключении – скрываются;
- Цвет маркера – поле выбора цвета для узловых маркеров на графике. При щелчке по полю открывается окно, в котором можно выбрать цвет на палитре или ввести его HEX-код вручную;
- Палитра диаграмм – поле выбора цветовой палитры для диаграмм всех типов;
- Палитра линии графика – поле выбора цветовой палитры для Гистограммы с накоплением и Области с накоплением;
- Размер рамки и Цвет рамки – поля для настройки контура графических элементов. Данные параметры не применяются для линейных графиков;
- Градиент графика – чекбокс для включения плавного цветового перехода на графике или столбцах диаграммы;
- Отступ между столбцами – параметр для регулирования расстояния между вертикальными или горизонтальными барами в гистограммах;
- Вывод оси Х – чекбокс для включения или скрытия горизонтальной оси (оси абсцисс) и её меток;
- Вывод оси Y – чекбокс для включения или скрытия вертикальной оси (оси ординат) и шкалы значений;
- Выводить только общий итог – режим, при котором на графике выводится только общий итог согласно выбранной динамике;
- Линия тренда – инструмент математического анализа, добавляющий на график прямую или кривую линию, которая наглядно демонстрирует общую тенденцию изменения показателей во времени.

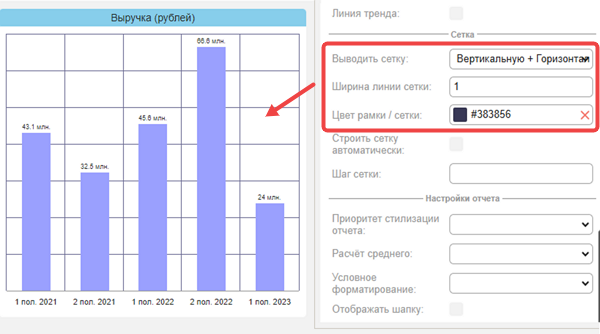

Сетка
Для отображения координатной сетки на фреймах необходимо задать ширину и цвет линий, а также выбрать режим отображения в выпадающем списке Выводить сетку:
- Вертикальную;
- Горизонтальную;
- Вертикальную + горизонтальную.
Также необходимо настроить параметры шага сетки с помощью следующих полей:
- Строить сетку автоматически – установка флажка позволяет приложению самостоятельно рассчитывать оптимальные интервалы линий;
- Шаг сетки – поле для ручного ввода числового значения шага.

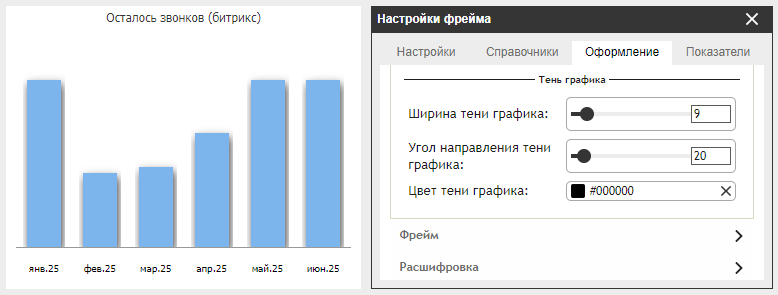

Тень графика
Группа полей Тень графика предназначена для настройки тени, отбрасываемой линиями графика (столбцами гистограммы). Регулируются ширина, угол направления и цвет тени:
