Интеграция Р7-Графики в Корпоративный сервер 2024

В этой статье описана настройка интеграции P7-Графики с Корпоративным сервером 2024.

После выполнения инструкции пользователи, которым администратор предоставил доступ, смогут открывать P7-Графику с использованием учётной записи Корпоративного сервера 2024.

Для кого предназначена инструкция

Инструкция рассчитана на системных администраторов, выполняющих настройку Корпоративного сервера 2024 и P7-Графики.

Как устроена интеграция

В типовой конфигурации Корпоративный сервер 2024 и P7-Графика используют один и тот же основной домен, но разные префиксы.

Например:

Если при установке Корпоративного сервера использовался другой префикс, замените disk и admin на свои значения.

1. Что необходимо подготовить

Перед началом интеграции убедитесь, что:

• Корпоративный сервер 2024 установлен и работает;
• P7-Графика установлена в серверном варианте;
• известен URL Корпоративного сервера;
• известен URL P7-Графики;
• DNS-имена разрешаются корректно;
• между компонентами есть необходимая сетевая доступность;
• настроен HTTPS;
• у вас есть учётная запись администратора Корпоративного сервера;
• у вас есть административный доступ к виртуальной машине Корпоративного сервера;
• при необходимости у вас есть доступ к PostgreSQL.

Установка P7-Графики выполняется по отдельной инструкции для используемой операционной системы. В актуальной документации P7 доступны инструкции, в частности, для Astra Linux и РЕД ОС.

2. Проверьте доступность P7-Графики

После установки убедитесь, что P7-Графика открывается по своему URL.

Например https://draw.r7.ru ↗

Если страница P7-Графики не открывается, сначала устраните проблему с установкой, DNS, HTTPS или сетевой доступностью.

Не переходите к настройке базы данных, пока сам сервис P7-Графики недоступен.

3. Проверьте URL P7-Графики в базе данных Корпоративного сервера

Корпоративный сервер хранит URL P7-Графики в параметре drawUrl.

3.1. Подключитесь к базе данных

Пример подключения:

sudo -u postgres psql -hlocalhost -Ucddisk cddisk

3.2. Проверьте значение drawUrl

Выполните:

SELECT public."MessageSettings"."Value" FROM public."MessageSettings" WHERE "Key" = 'drawUrl';

В результате должен отображаться URL P7-Графики, например https://draw.r7.ru ↗

Если URL указан неправильно

Исправьте его:

UPDATE public."MessageSettings" SET "Value" = 'https://draw.r7.ru' WHERE "Key" = 'drawUrl';

Если параметр drawUrl отсутствует

Добавьте его:

INSERT INTO public."MessageSettings"("Key", "Value", "Lang") VALUES ('drawUrl', 'https://draw.r7.ru', '') ON CONFLICT ("Key") DO UPDATE SET "Value" = EXCLUDED."Value", "Lang" = EXCLUDED."Lang";

После выполнения запроса повторно проверьте значение:

SELECT public."MessageSettings"."Value" FROM public."MessageSettings" WHERE "Key" = 'drawUrl';

Ожидаемый результат https://draw.r7.ru ↗

4. Проверьте наличие приложения «АРМ Графика»

Следующий этап — убедиться, что в Корпоративном сервере зарегистрировано приложение P7-Графики.

В той же базе данных выполните:

SELECT * FROM public."Applications" WHERE public."Applications"."Key" = 'draw';

Если запись найдена

Дополнительных действий на этом этапе не требуется.

Перейдите к разделу 5. Перезапуск сервисов.

Если запрос ничего не вернул

Добавьте приложение:

INSERT INTO public."Applications"("Key", "Name") SELECT 'draw', 'APM Графика' WHERE NOT EXISTS ( SELECT "Key" FROM public."Applications" WHERE "Key" = 'draw' );

После этого рекомендуется повторно выполнить проверочный запрос:

SELECT * FROM public."Applications" WHERE public."Applications"."Key" = 'draw';

В результате должна появиться запись с ключом: draw

и названием: АРМ Графика

5. Перезапустите сервисы Корпоративного сервера

После изменения параметров необходимо перезапустить сервисы API и обработки.

На виртуальной машине Корпоративного сервера выполните:

Дождитесь завершения команды и убедитесь, что сервисы успешно перезапустились.

Почему это необходимо

Изменения в базе данных должны быть заново загружены сервисами Корпоративного сервера. Поэтому после изменения draw1 или добавления приложения draw рекомендуется выполнить перезапуск.

6. Предоставьте пользователям доступ к Р7-Графике

После настройки серверной части необходимо разрешить использование Р7-Графики нужным пользователям или ролям.

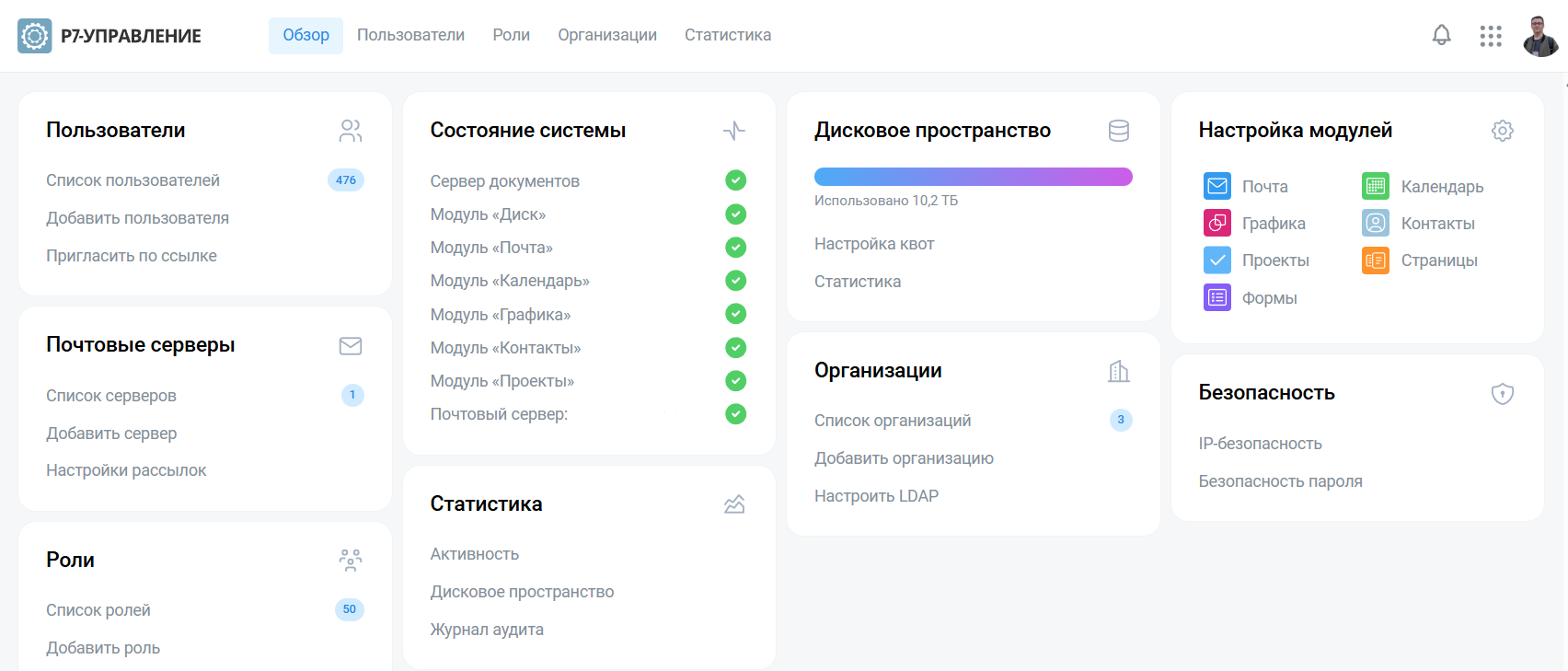

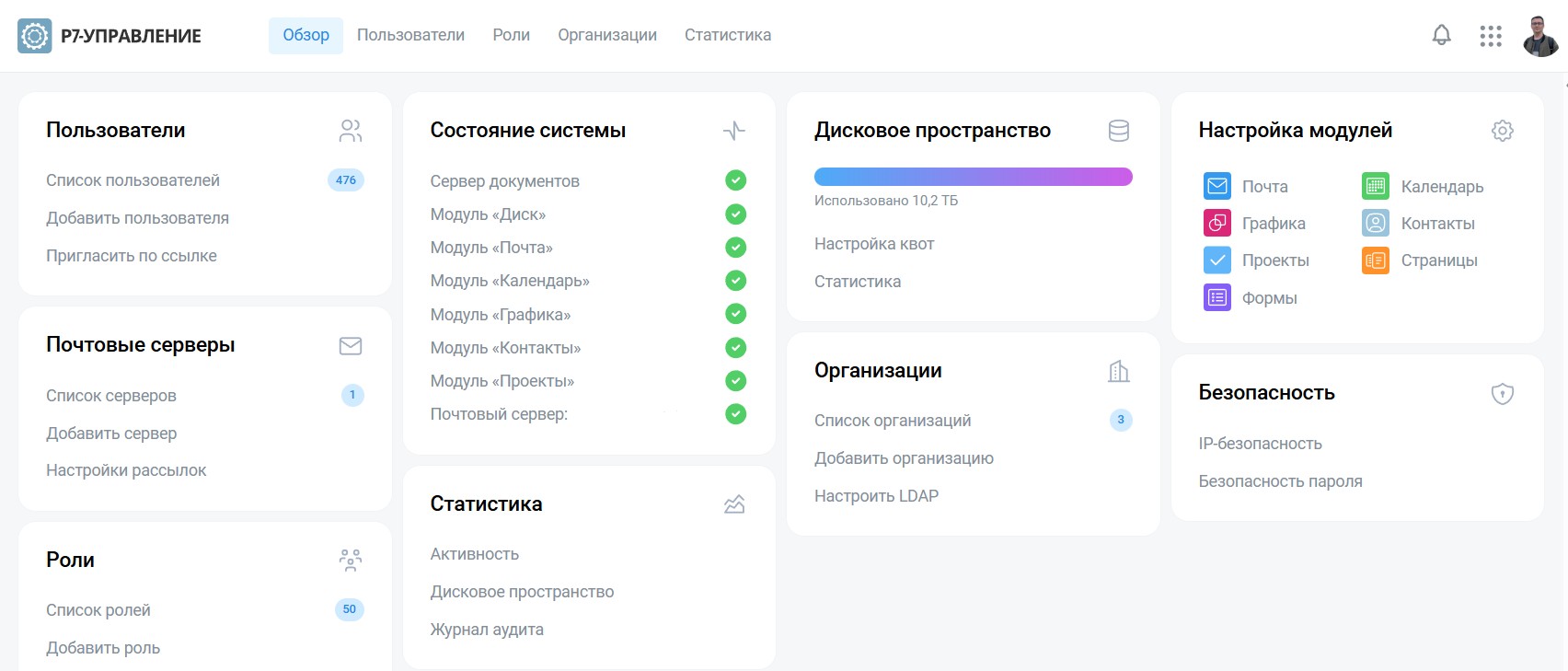

Для этого откройте Р7-Управление по ссылке https://admin.r7.ru ↗:

URL P7-Управления формируется из префикса, заданного при установке Корпоративного сервера, и вашего домена.

Например https://admin.admin.r7.ru ↗

Если используется префикс admin.

6.1. Авторизуйтесь

Войдите в Р7-Управление с учётной записью администратора.

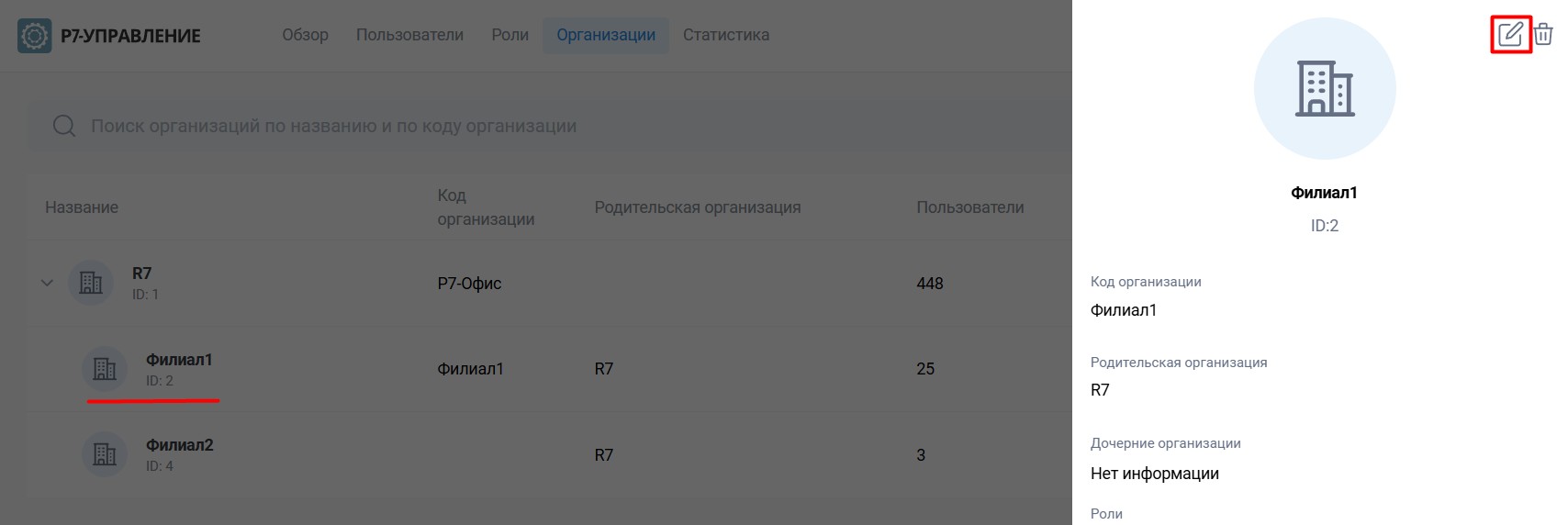

6.2. Откройте настройки организации

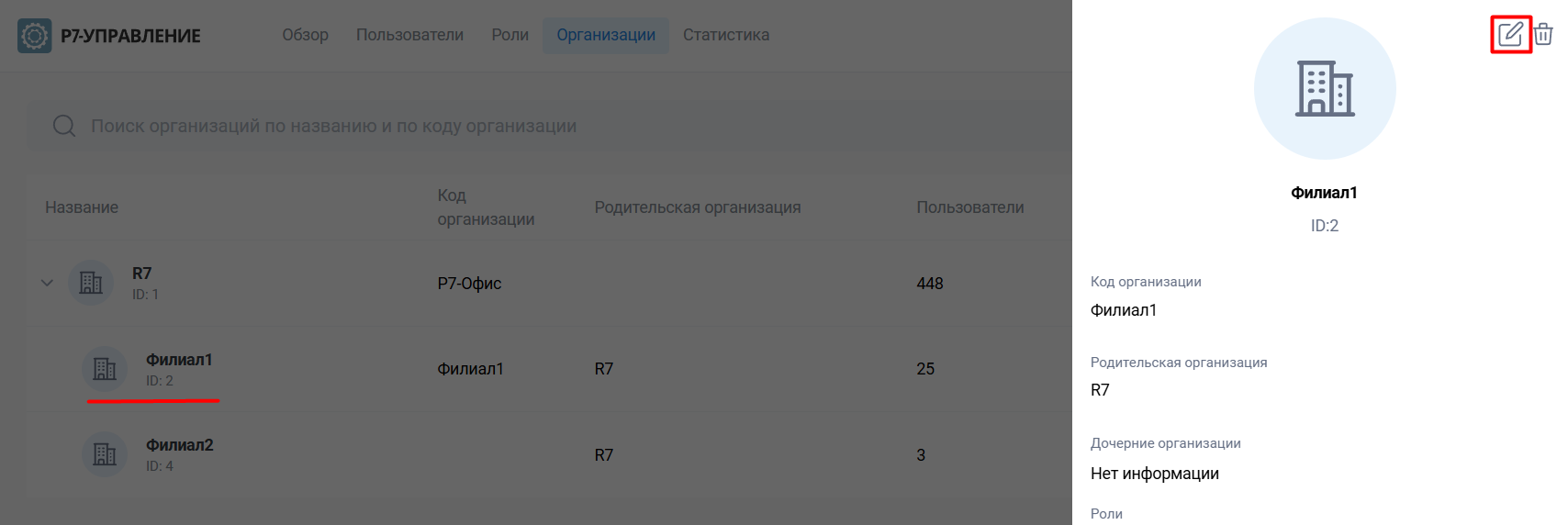

Перейдите: Организации → нужное подразделение → настройки

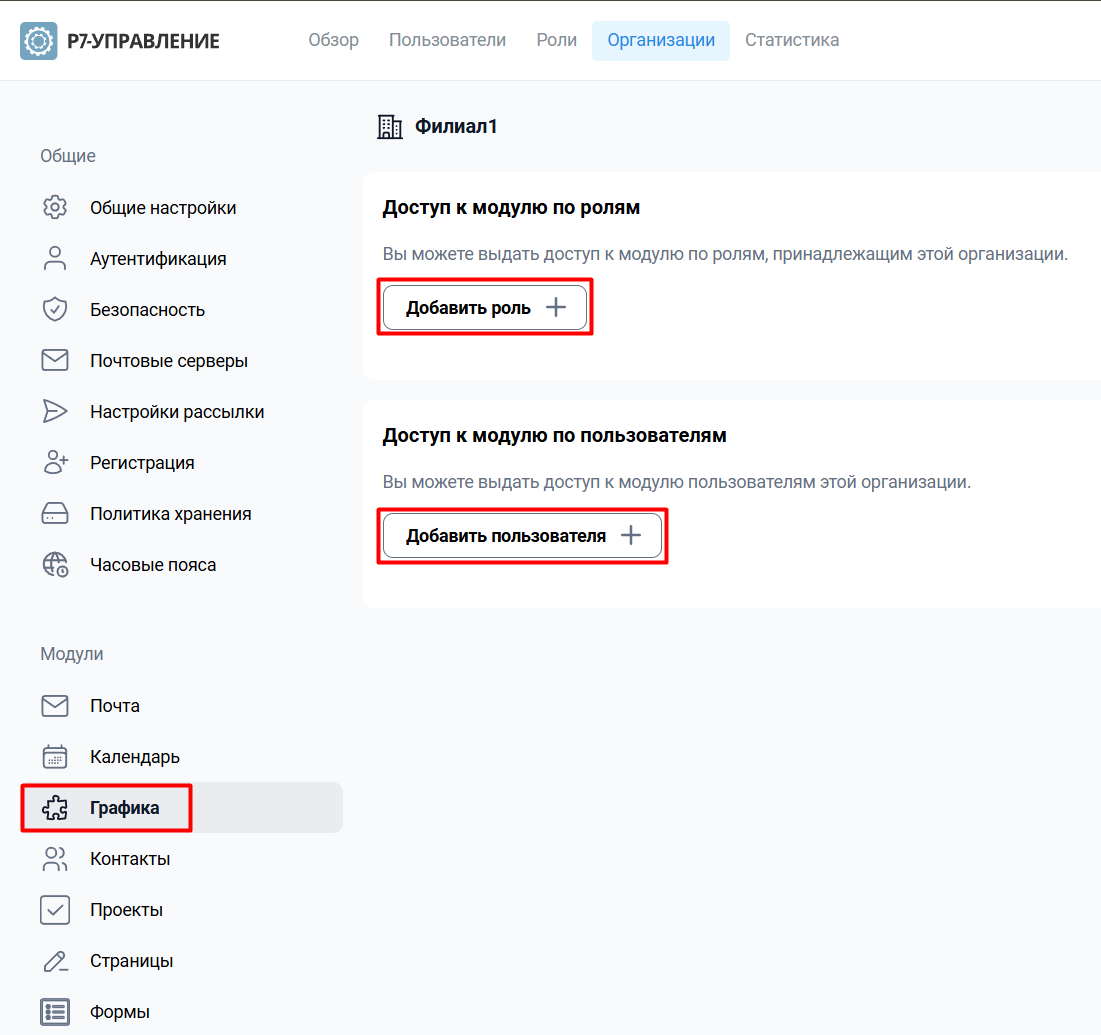

6.3. Откройте «Модуль Графика»

В разделе Модуль Графика назначьте доступ:

• необходимым ролям;
• или конкретным пользователям.

Выдавайте доступ только тем пользователям, которым требуется работа с Р7-Графикой. После изменения настроек может потребоваться некоторое время для их применения.

7. Проверьте работу интеграции

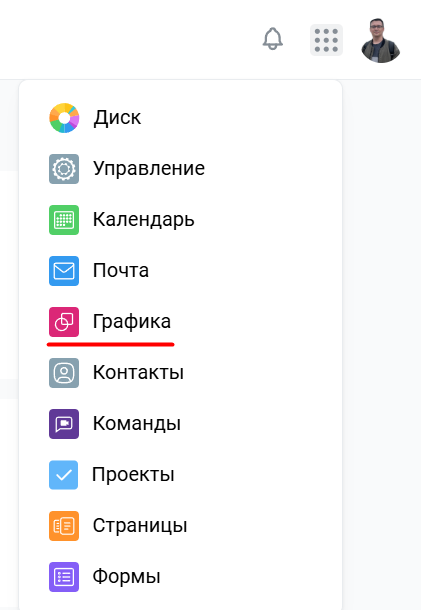

После выполнения всех предыдущих шагов откройте Р7-Графику.

Например https://draw.admin.r7.ru ↗

Авторизуйтесь с использованием логина и пароля пользователя Корпоративного сервера 2024.

Если интеграция настроена корректно:

1. пользователь может открыть Р7-Графику;
2. пользователь может авторизоваться с учётными данными Корпоративного сервера;
3. доступ к Р7-Графике соответствует назначенным ролям или пользователям;

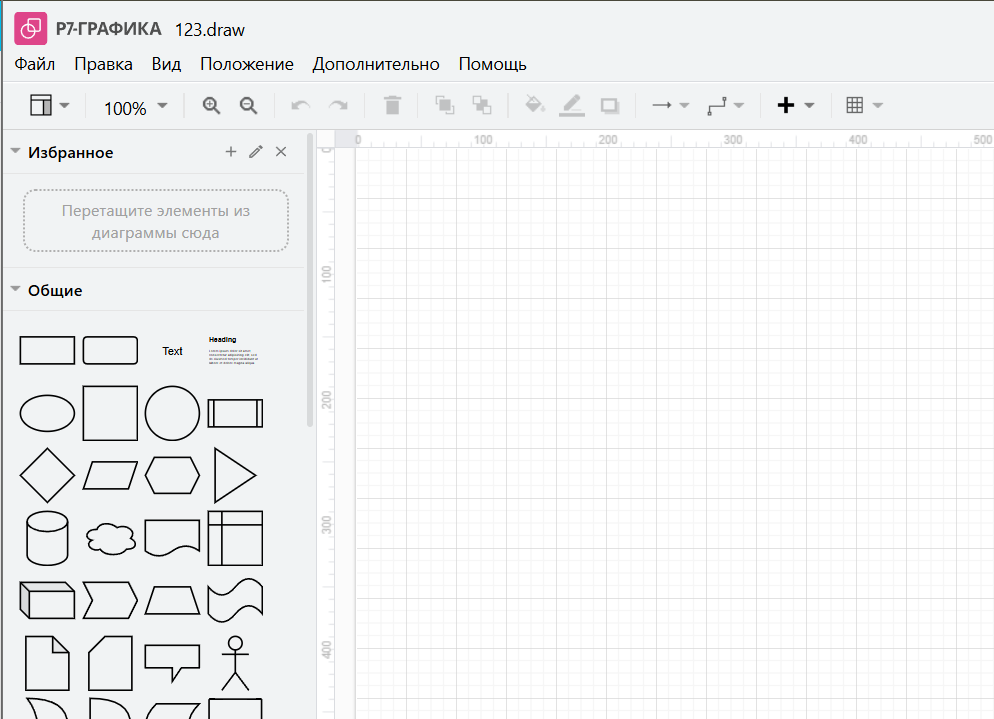

4. пользователь может создать диаграмму;

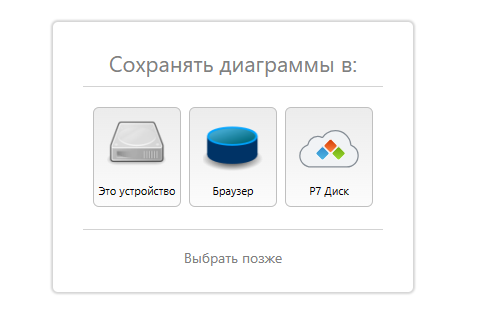

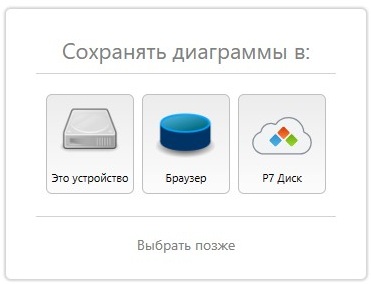

5. пользователь может выбрать способ сохранения диаграммы;



6. после этого можно продолжить работу в Р7-Графике.

8. Если используется собственный сертификат

Этот раздел необходим, если инфраструктура использует собственный или корпоративный корневой сертификат, которому Node.js в составе P7-Графики по умолчанию не доверяет. В этом случае сертификат необходимо указать через переменную NODE_EXTRA_CA_CERTS.

8.1. Откройте конфигурацию службы.

На сервере P7-Графики выполните:

sudo nano /usr/lib/systemd/system/r7draw.service

8.2. Найдите параметр NODE_DISABLE_COLORS.

Найдите строку:

Environment=NODE_DISABLE_COLORS=1

Добавьте в неё переменную NODE_EXTRA_CA_CERTS.

Например:

Environment=NODE_DISABLE_COLORS=1 NODE_EXTRA_CA_CERTS=/usr/local/share/ca-certificates/trusted.pem

/usr/local/share/ca-certificates/trusted.pem

укажите фактический путь к файлу корневого сертификата.

8.3. Сохраните файл

В редакторе nano:

1. нажмите Ctrl+O;
2. нажмите Enter;
3. нажмите Ctrl+X.

8.4. Перезапустите службу

После изменения systemd-конфигурации выполните:

sudo systemctl daemon-re load
sudo systemctl restart r7draw.service

Проверьте состояние службы:

sudo systemctl status r7draw.service

Служба должна находиться в рабочем состоянии.
