Предполагается, что Корпоративный сервер 2024 уже подключён к стенду Р7-Команда и базовая интеграция выполнена ранее.

Цель инструкции:

  1. Настроить интеграцию Р7-Команда с Asterisk для обеспечения полноценной телефонной связи.
  2. Настроить и подключить SIP-устройства к Asterisk, что позволит совершать звонки как внутри конференций Р7 Команд, так и из них.
  3. Подключить внешнюю АТС для осуществления звонков на городские телефонные номера и приёма звонков с городских номеров в конференции Р7-Команда.

1. Используемая архитектура

В рамках данной инструкции используется следующая IP-адресация:

  • 10.11.12.77 – сервер управления модуля «Р7-Команда»;
  • 10.11.12.78 — медиасервер модуля «Р7-Команда»;
  • 10.11.12.86 — сервер Asterisk / FreePBX;
  • 10.11.12.96 — сервер IP-АТС Заказчика (при наличии).

Схема архитектуры при интеграции с Asterisk:

Инструкция по интеграции Р7-Команда с Asterisk

2. Требования к имеющейся инфраструктуре и программному обеспечению АТС Asterisk

2.1. Установить Корпоративный сервер 2024 вы можете по одной из инструкций

2.2. Установить Р7-Команда и интегрировать с Корпоративным сервером 2024 вы можете по инструкции

2.3. Должен быть установленный сервер телефонии Asterisk со следующими требованиями:

на отдельной виртуальной машине должно быть установлено следующее программное обеспечение:

2.4. Подключить sip устройства к Asterisk вы можете по одной из инструкций:

3. Настройка SIP-домена на стороне Asterisk

3.1. В консоли сервера Asterisk отредактируйте файл /etc/asterisk/pjsip_custom_post.conf , добавив него строки:

[global](+)
default_realm=<Внутренний IP сервера Asterisk>

Инструкция по интеграции Р7-Команда с Asterisk

3.2. Перезапустите сервер Asterisk.

4. Настройка транка с медиасервером

4.1. Перейдите в раздел Подключения -> Транки, выберите Добавить SIP (chan_pjsip) транк:

Инструкция по интеграции Р7-Команда с Asterisk

4.2. На вкладке Общие параметр Опции команды Dial для транка Asterisk скорректируйте следующим образом:

Инструкция по интеграции Р7-Команда с Asterisk

4.3. На вкладке pjsip Общие настройки -> Общие отключите регистрацию и аутентификацию, пропишите контекст и IP-адрес медиасервера:

Инструкция по интеграции Р7-Команда с Asterisk

4.4. На вкладке pjsip Общие настройки -> Расширенный установите режим DTMF «Информация»:

Инструкция по интеграции Р7-Команда с Asterisk

4.5. Остальные параметры транка оставьте без изменений.

4.6. Для применения внесенных изменений нажмите Apply Config в верхнем правом углу.

5. Настройка маршрута для вызова на медиасервер

5.1. Перейдите в раздел Подключения -> Исходящая маршрутизация, выберите Добавить исходящий маршрут и на вкладке «Настройки маршрутов» впишите параметры так, как они представлены на скриншоте:

Инструкция по интеграции Р7-Команда с Asterisk

5.2. На вкладке Правила набора впишите префикс 9 и шаблон номера, соответствующий внутренней нумерации в Командах.

Инструкция по интеграции Р7-Команда с Asterisk

Пример присвоенного номера в командах:

Инструкция по интеграции Р7-Команда с Asterisk

На странице имеется подсказка по формату шаблонов — нажмите на «+» в строке Помощь по шаблонам

Инструкция по интеграции Р7-Команда с Asterisk

5.3. На вкладке Правила набора впишите префикс 9 и шаблон номера, соответствующий внутренней нумерации в Командах

5.4. Остальные параметры исходящего маршрута оставьте без изменений

6. Подключение внешней АТС

6.1. Данный пункт применим только при использовании внешней АТС, подключаемой к Asterisk.

Если внутренние телефоны взаимодействуют с Asterisk напрямую, их необходимо зарегистрировать через меню Приложения -> Внутренние номера

6.2. Для организации подключения к внешней АТС создайте отдельный транк (см. пп. 5.1, 5.2, 5.3) и пропишите параметры авторизации для нее:

Инструкция по интеграции Р7-Команда с Asterisk

6.3. Создайте исходящий маршрут (см. пп.6.1, 6.2) и на вкладке Правила набора пропишите префикс, используемый для набора номера через внешнюю АТС:

Инструкция по интеграции Р7-Команда с Asterisk

6.4. Зайдите в меню Приложения -> Входящая маршрутизация и пропишите маршрут для вызовов, поступающих с внешней АТС через Asterisk:

Номер DID должен иметь формат, передаваемый внешней АТС на Asterisk.

Инструкция по интеграции Р7-Команда с Asterisk

7. Инсталляция в режиме TRUNC (в данном режиме медиа сервер подключается к АТС напрямую)

7.1. Выполнить конфигурирование сервера управления модуля Р7-Команда

7.1.1. Для начала конфигурирования телефонии необходимо в окне выбрать ответ YES.

Инструкция по интеграции Р7-Команда с Asterisk

7.1.2. Выбрать режим интеграции с телефонией TRUNK

Инструкция по интеграции Р7-Команда с Asterisk

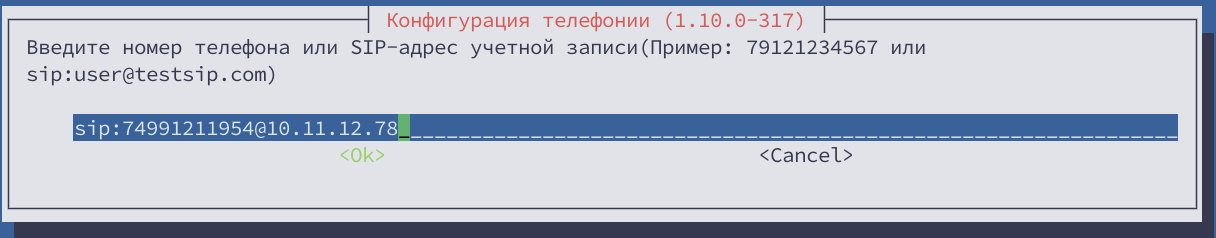

7.1.2.1. Необходимо задать телефонный номер, который будет  использоваться для входящих звонков в чат на добавочный номер.

Важно! Вместо 10.11.12.78  укажите ip адрес своего media сервера.

Инструкция по интеграции Р7-Команда с Asterisk

7.1.3. Необходимо задать внешний телефонный номер для корректной работы входящих звонков в чат на добавочный номер.

Инструкция по интеграции Р7-Команда с Asterisk

7.1.4. Указать адрес для подключения АТС

Инструкция по интеграции Р7-Команда с Asterisk

7.1.5. Указать коды для пропуска нормализации номера. При настройке АТС часто задают коды для звонка в город или иных целей. В таком случае необходимо чтобы сервер управления не производил нормализацию номера, а передавал номер как есть. Можно задать список таких кодов

Инструкция по интеграции Р7-Команда с Asterisk

7.1.6. Указать минимальную длину номера для нормализации.

Все номера меньшей длины передаются в АТС без нормализации. Значение по-умолчанию 11

Инструкция по интеграции Р7-Команда с Asterisk

7.1.7. Выполнить конфигурирование сервера управления модуля Р7-Команда

7.2. Настроить media сервер.

7.2.1. Отредактировать файл /etc/gate/gate.conf внести следующую информацию

Инструкция по интеграции Р7-Команда с Asterisk

убедитесь, что подсеть, в которой размещен сервер Asterisk, не включена в раздел sip -> blacklist:

проверьте, что раздел sip -> gateways пустой

7.2.2. В файл /etc/gate/gate.conf.d/applications.conf добавить строку «telephone«: «0:<номер транка>»

Инструкция по интеграции Р7-Команда с Asterisk

7.2.3. Внести вебхук в файл /etc/gate/gate.conf.d/application.conf

Правила формирования адреса вебхука <адрес сервера управления команд>/api/v2/mind/sipcall

7.2.4. Добавьте файл /etc/gate/gate.conf.d/webhook.conf c указанием вебхука:

Инструкция по интеграции Р7-Команда с Asterisk

Правила формирования адреса вебхука <адрес сервера управления команд>/api/v2/mind/sipcall

7.2.5. Перезапустите медиасервер после внесения изменений в указанные выше файлы.

7.3. Провести проверки работоспособности системы настроенной в режиме TRUNK

7.3.1. В панели администратора добавить для выбранного пользователя (далее – Пользователь — 0007) SIP-атрибуты, пример приведен на рисунке

Инструкция по интеграции Р7-Команда с Asterisk

7.3.2. Зарегистрировать устройство на атс

7.3.3. Подключится устройством на атс

Пример настроек для клиента микросип

Инструкция по интеграции Р7-Команда с Asterisk

7.3.4. На сип клиенте установить метод набора DTMF в SIP-INFO

Инструкция по интеграции Р7-Команда с Asterisk

7.3.5. В панели администратора добавить для выбранного пользователя (далее – Пользователь — 0018) SIP-атрибуты, пример приведен на рисунке

Инструкция по интеграции Р7-Команда с Asterisk

7.3.6. Авторизоваться «Пользователем — 0018» в веб-клиенте «Р7-Команда», позвонить пользователю «Пользователь0007», у которого добавлены SIP-атрибуты, должен пойти звонок на сип клиент.

7.3.7. На сип-клиенте пользователя 0007 позвонить пользователю «Пользователь — 0018» на номер 9 0018 (9 – код из пункта 5.2 правил для звонков в Команды), проконтролировать что появился входящий звонок в командах.

7.3.8. В командах создать групповой чат с участием пользователя «Пользователь — 0007». В свойствах чата указать возможность доступа к чату по добавочному номеру.

7.3.8. После создания чата позвонить на номер, которому соответствует медиасервер при подключении на АТС (указывали в пункте 7.1.2.1 ), после подключения набрать «*», далее добавочный номер, после опять «*».

При корректно настроенной телефонии должен пойти входящий звонок в ранее созданный групповой чат
